Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: PHS16
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 30-45days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/Month
Colore: |
Nastro |
Tipo: |
ESTREMITÀ DI BARRETTA |
Materiale: |
Acciaio cromato |
Dimensione di foro: |
5 - 30 millimetri |
Applicazione: |
Industria, macchinari |
Caratteristica: |
a basso rumore |
Colore: |
Nastro |
Tipo: |
ESTREMITÀ DI BARRETTA |
Materiale: |
Acciaio cromato |
Dimensione di foro: |
5 - 30 millimetri |
Applicazione: |
Industria, macchinari |
Caratteristica: |
a basso rumore |

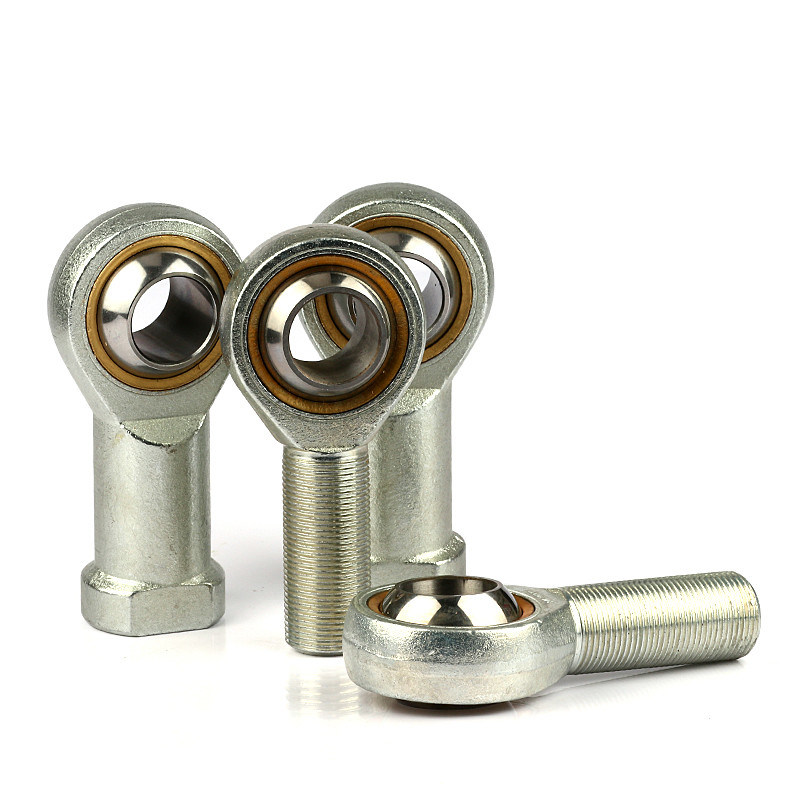

Cuscinetto per estremità a stelo filettato femmina con giunto sferico di alta precisione
Descrizione diestremità dell'asta filettata cuscinetto:
Il cuscinetto dell'estremità a snodo è costituito da una testa a forma di occhio con gambo integrale che forma un alloggiamento e uno snodo sferico standard, o un anello interno dello snodo sferico, o un anello interno dello snodo sferico e uno strato di scorrimento tra il foro della testa e il anello interno.Di norma, le teste a snodo sono disponibili con filettatura femmina o maschio sinistra o destra.Le estremità a snodo hanno le combinazioni di superficie di contatto scorrevole acciaio su acciaio, acciaio su bronzo, materiale composito acciaio su PTFE, tessuto acciaio su PTFE e plastica acciaio su PTFE.
Il Rod End è un cuscinetto a scorrimento sferico che incorpora un anello interno sferico con precisione e durezza equivalente a quella dei cuscinetti a sfera in acciaio.Fornisce un movimento rotatorio e oscillatorio molto regolare senza gioco.
Applicazione diestremità dell'asta filettata cuscinetto:
I cuscinetti delle estremità a snodo sono ampiamente utilizzati nelle automobili, nei compressori, nell'edilizia, nei motori elettrici, nell'industria alimentare, negli elettrodomestici, ecc. Come elemento rotante, gira il mondo.
| Nome del prodotto |
SFT Numero |
Dimensioni mm | Coefficienti di carico KN | Peso ≈kg |
|||||||||||||
| D | d3 | B | C1 max |
l1 max |
d2 max |
H | l2 max |
sa | R1 min |
d1 | α° ≈ |
C | Co | ||||
| Cuscinetto estremità stelo | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0,013 | |
| Cuscinetto estremità stelo | POS6 | 6 | M6 | 9 | 6.75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0.02 | |
| Cuscinetto estremità stelo | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0.3 | 10.3 | 14 | 7.2 | 11.6 | 0.03 | |
| Cuscinetto estremità stelo | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0.3 | 12.9 | 13 | 10 | 14.5 | 0,055 | |
| Cuscinetto estremità stelo | POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0.3 | 15.4 | 13 | 13.4 | 17 | 0,085 | |
| Cuscinetto estremità stelo | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 16.8 | 16 | 17 | 24 | 0.14 | |
| Cuscinetto estremità stelo | POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0.3 | 19.3 | 15 | 21.6 | 28.5 | 0.21 | |
| Cuscinetto estremità stelo | POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31.75 | 0.3 | 21.8 | 15 | 26 | 42.5 | 0,28 | |
| Cuscinetto estremità stelo | POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0.3 | 24.3 | 14 | 31.5 | 52.5 | 0,38 | |
| Cuscinetto estremità stelo | POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 25.8 | 15 | 38 | 57 | 0,48 | |
| Cuscinetto estremità stelo | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42,85 | 0.3 | 29.5 | 15 | 47.5 | 68 | 0,64 | |
| Cuscinetto estremità stelo | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 33.7 | 15 | 58 | 75,5 | 0,96 | |
| Cuscinetto estremità stelo | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0.3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| Nome del prodotto |
SFT Numero |
Dimensioni mm | Coefficienti di carico KN | Peso ≈kg |
|||||||||||||||
| D | d3 | B | C1 max |
W | l3 min |
d2 max |
l4 max |
h1 | l5 max |
d4 max |
d5 max |
sa | α° ≈ |
C | Co | ||||
| Cuscinetto estremità stelo | SP5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0,016 | |
| Cuscinetto estremità stelo | PS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0,022 | |
| Cuscinetto estremità stelo | PS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0,047 | |
| Cuscinetto estremità stelo | SP10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0,077 | |
| Cuscinetto estremità stelo | PS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 | |
| Cuscinetto estremità stelo | SP14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 | |
| Cuscinetto estremità stelo | PS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 | |
| Cuscinetto estremità stelo | PS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0,32 | |
| Cuscinetto estremità stelo | PS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0,42 | |
| Cuscinetto estremità stelo | PS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0,54 | |
| Cuscinetto estremità stelo | SP25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42,85 | 15 | 47.5 | 68 | 0,73 | |
| Cuscinetto estremità stelo | SP28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0,98 | |
| Cuscinetto estremità stelo | SP30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 | |
Materiale di diestremità dell'asta filettata cuscinetto:
Estremità a snodo in acciaio e zincata, con filettatura maschio o femmina, superficie sferica con rivestimento in bronzo, anello interno in acciaio al cromo-carbonio, superficie sferica con cromatura, lubrificabile tramite un nipplo o un foro nell'estremità dello snodo.Ha caratteristiche di grande capacità di carico, facilità di montaggio e smontaggio e semplificazione dei meccanismi.
