Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: POS16
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/Month
materail: |
Acciaio cromato |
Imballaggio: |
Tube+individual di plastica Box+carton |
Applicazione: |
Industria, macchinario, aviazione, agricola, precisione |
Campione: |
Campione disponibile e libero disponibile, campione libero per l'estremità di barretta della testina |
Tipo: |
ESTREMITÀ DI BARRETTA |
Dimensione: |
Dimensione normale |
materail: |
Acciaio cromato |
Imballaggio: |
Tube+individual di plastica Box+carton |
Applicazione: |
Industria, macchinario, aviazione, agricola, precisione |
Campione: |
Campione disponibile e libero disponibile, campione libero per l'estremità di barretta della testina |
Tipo: |
ESTREMITÀ DI BARRETTA |
Dimensione: |
Dimensione normale |

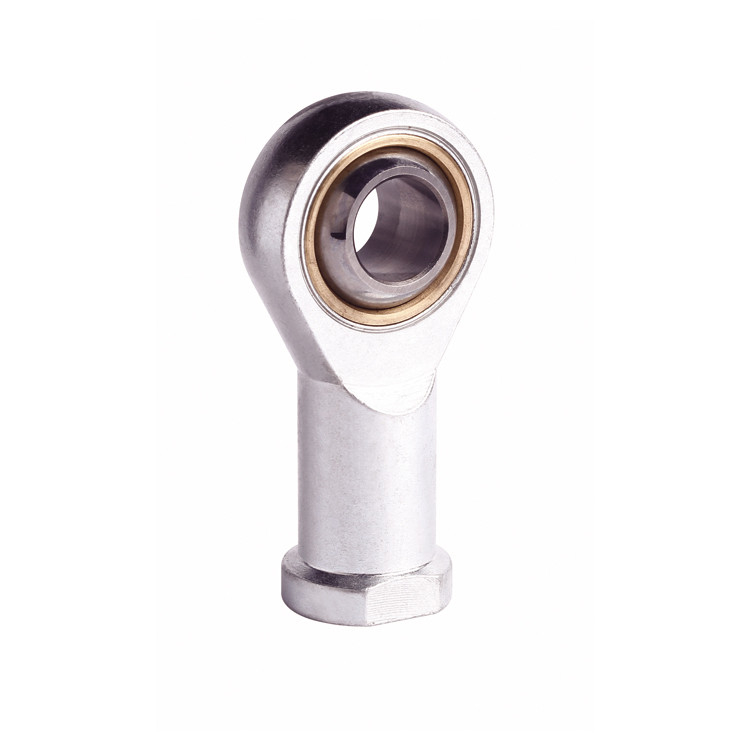

Cuscinetto unito di barretta POS16 della mano maschio femminile dell'estremità da destra a sinistra
Caratteristiche del cuscinetto da destra a sinistra dell'estremità di barretta:
• Maitenance-richiesto
• Alloggio: il acciaio al carbonio e lo zinco bianco hanno placcato
• Sfera d'acciaio: 52100 indurito a terra di precisione e acciaio al cromo e cromato
• Corsa: Bronzeo
Dimensioni del cuscinetto da destra a sinistra dell'estremità di barretta:
• Diametro interno (foro): 5mm
• Diametro esterno (testa): 16mm
• Filo: M5x0.8 (mano destra)
• Lunghezza totale: 35mm
• Cattivo allineamento angolare massimo: 13 gradi
• Centro della palla da basare dello stinco: 27mm
• Lunghezza attraverso il foro: 8mm
• Lunghezza del filo: 10mm
|
SFT Numero |
Dimensioni millimetro | Valutazioni KN del carico | Peso ≈kg |
||||||||||||||
| d | d3 | B | C1 massimo |
W | l3 min |
d2 massimo |
l4 massimo |
h1 | l5 massimo |
d4 massimo |
d5 massimo |
la dk | α° ≈ |
C | Co | ||
| PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8,5 | 11 | 11,11 | 13 | 3,25 | 5,7 | 0,016 |
| PHS6 | 6 | M6 | 9 | 6,75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12,7 | 13 | 4,3 | 7,2 | 0,022 |
| PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12,5 | 16 | 15,875 | 14 | 7,2 | 11,6 | 0,047 |
| PHS10 | 10 | M10 | 14 | 10,5 | 17 | 21 | 26 | 56 | 43 | 6,5 | 15 | 19 | 19,05 | 13 | 10 | 14,5 | 0,077 |
| PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6,5 | 17,5 | 22 | 22,225 | 13 | 13,4 | 17 | 0,1 |
| PHS14 | 14 | M14 | 19 | 13,5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25,4 | 16 | 17 | 24 | 0,16 |
| PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28,575 | 15 | 21,6 | 28,5 | 0,22 |
| PHS18 | 18 | M18X1.5 | 23 | 16,5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31,75 | 15 | 26 | 42,5 | 0,32 |
| PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27,5 | 35 | 34,925 | 14 | 31,5 | 42,5 | 0,42 |
| PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38,1 | 15 | 38 | 57 | 0,54 |
| PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33,5 | 42 | 42,85 | 15 | 47,5 | 68 | 0,73 |
| PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47,6 | 15 | 58 | 75 | 0,98 |
| PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50,8 | 17 | 64 | 88 | 1,1 |
Applicazioni unite del cuscinetto di estremità di barretta:
I cuscinetti di estremità di barretta uniti sono ampiamente usati nell'ingegneria idraulica, in metallo che formano le macchine utensili, nelle macchine di ingegneria, negli impianti di automazione, negli ammortizzatori automobilistici, nel macchinario di irrigazione ed in altre industrie.
