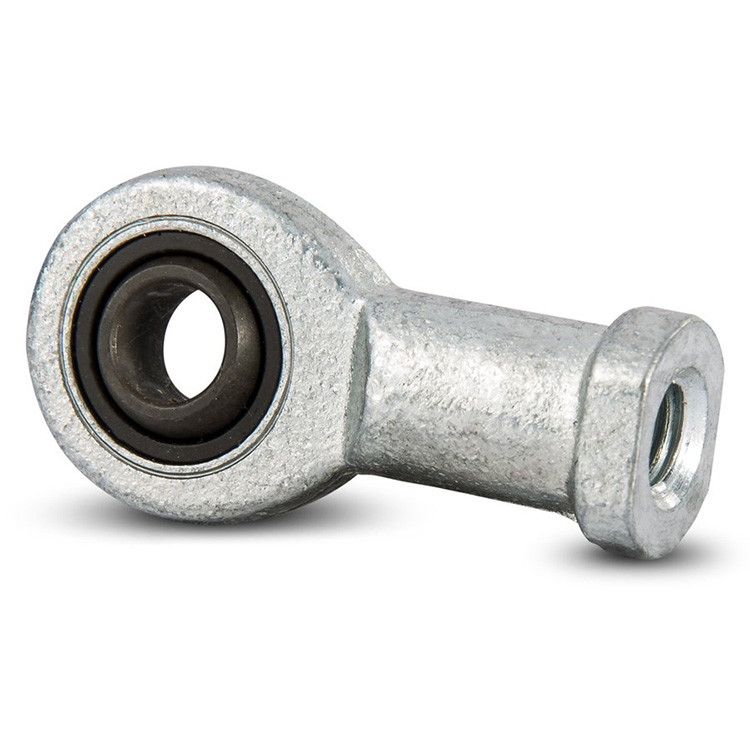

SI80ES Rod End Bearings With sopportante normale sferico radiale un filo femminile

SI80ES Rod End Bearings sopportante normale sferico radiale

Progettazione e caratteristiche

L'estremità di Rod consiste di una testa della barretta e di un cuscinetto normale sferico. Nel caso dell'estremità di barretta dirichiesta, il cuscinetto normale sferico consiste dell'acciaio materiale di combinazione/il d'acciaio o d'acciaio/bronzo. La manutenzione regolare e il relubrication è quindi essenziali.

Il SI. .ES, il SI. .ES-2RS, SIL. .ES di conclusione di barretta richiede la manutenzione. Hanno una combinazione della superficie di contatto di scivolamento d'acciaio/acciaio e sono adatti a carichi statici pesanti come pure a carichi di scossa.

Un cuscinetto unito, anche conosciuto come un giunto del heim (America settentrionale) o è aumentato unito (BRITANNICO ed altrove), è un giunto d'articolazione meccanico.
Tali giunti sono usati sull'estremità delle barre di regolazione, i collegamenti di guida, tiranti, o dovunque un giunto d'articolazione di precisione isrequired. Una parte girevole della palla con un'apertura con cui un bullone o altro
l'hardware di attaccattura può passare è premuto in un'intelaiatura circolare con un'asse infilata allegata. La parte infilata può essere eithermale o femmina.

Il carico della parte radiale dell'orso di Rod End Bearing PHS10L pricipalmente, ma anche può resistere a una certa quantità di carico assiale che ha poco attrito, l'alta velocità di limitazione, molta tipo di dimensione e forme. È adatto a strumenti di precisione, a motori a basso rumore, ad automobili, a motocicli ed a macchinario generale, l'industria del macchinario, il genere più comune di cuscinetto.

Rod End è un cuscinetto sferico dello scorrevole che comprende un anello interno sferico con precisione e la durezza equivalente a quella dei cuscinetti a sfera d'acciaio. Fornisce la rotazione molto regolare ed il moto d'oscillazione senza gioco.

specifiche

	Designazioni:	SI80ES, SI80ES-2RS
	d:	80 millimetri
	B:	55 millimetri
	dK:	105 millimetri
	h1:	295 millimetri
	α:	5°
	Peso:	19 CHILOGRAMMI
	Ring Material:	Acciaio al cromo
	Superficie di contatto:	Acciaio/acciaio
	Sigillato:	Apra o 2RS
	Lubrificante:	Richiesta della manutenzione
	Montaggio:	Filo interno (filo giusto)
