Carrello elevatore del macchinario di ingegneria del cuscinetto a rulli del cilindro di N309 NU309 NJ 309 45x100x25mm

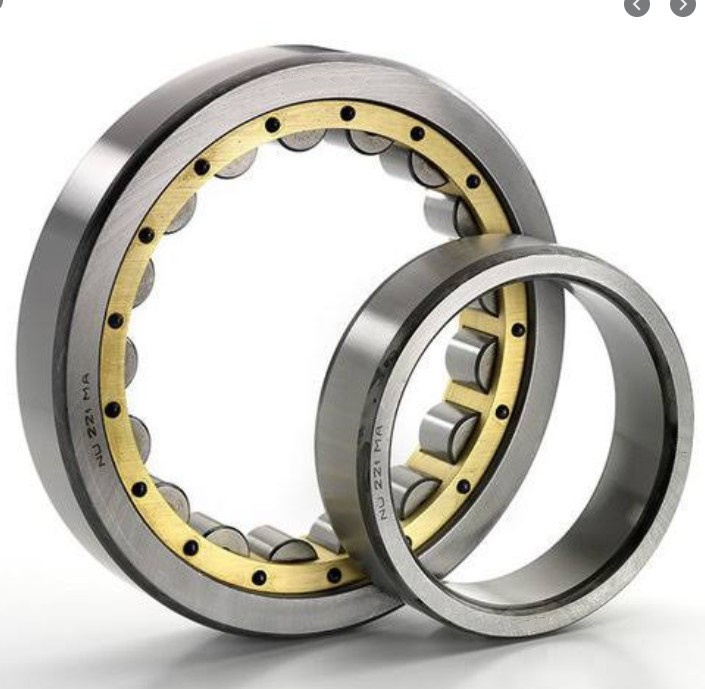

Cuscinetto a rulli cilindrici Serie N,NU,NJ (RIU, RU).

Questi cuscinetti sopportano solo il carico radiale e possono sopportare sia l'espansione che la contrazione.Lo spostamento assiale relativo di un anello rispetto all'altro avviene con attrito minimo durante la rotazione del cuscinetto.I cuscinetti di tipo RIU e RU possono essere utilizzati in una o due posizioni per il supporto dell'albero se sono previsti altri mezzi di fissaggio assiale.L'anello esterno ha due nervature integrali mentre l'anello interno ha un diametro esterno cilindrico senza nervature.

Gamma di dimensioni: da 80 mm a 2000 mm di diametro esterno

Attributi di progettazione

• Il design ha un anello interno cilindrico e due nervature sull'anello esterno, rendendo i cuscinetti di tipo NU adatti per l'uso come cuscinetti flottanti.

• I componenti separabili semplificano il montaggio e la rimozione.

• Accomoda l'espansione e la contrazione assiale.

• Fornisce lo spostamento assiale tra gli anelli con il minimo attrito durante la rotazione.

• Supporta carichi radiali pesanti.

• Non adatto per applicazioni con carichi assiali.

Applicazioni

• Polverizzatori di cemento e carbone

• Pompe

• Compressori

• Ingranaggi planetari

• Scatole ingranaggi

• Centrifughe

• Attrezzature minerarie

• Elaborazione aggregata

• Trasmissioni

  Codice articolo	Interno (d) MM	Esterno (D) MM	Larghezza (B) MM	Peso (kg)
  NJ210ECP	50	90	20	0,5020
  NJ211ECP	55	100	21	0,6780
  NJ212ECP	60	110	22	0,8420
  NJ213ECP	65	120	23	1.0700
  NJ214ECP	70	125	24	1.1771
  NJ215ECP	75	130	25	1.3000
  NJ216ECP	80	140	26	1,5700
  NJ217ECP	85	150	28	1,9500
  NJ218ECP	90	160	30	2.3240
  NJ219ECP	95	170	32	2.9240
  NJ220ECP	100	180	34	3,5500
  NJ 303 ECP	17	47	14	0,1200
  NJ 304 ECP	20	52	15	0,1500
  NJ 305 ECP	25	62	17	0,2500
  NJ 306 ECP	30	72	19	0,3700
  NJ 307 ECP	35	80	21	0,4900
  NJ 308 ECP	40	90	23	0,6700
  NJ 309 ECP	45	100	25	0,8900
  NJ 310 ECP	50	110	27	1.1700
