introduzione

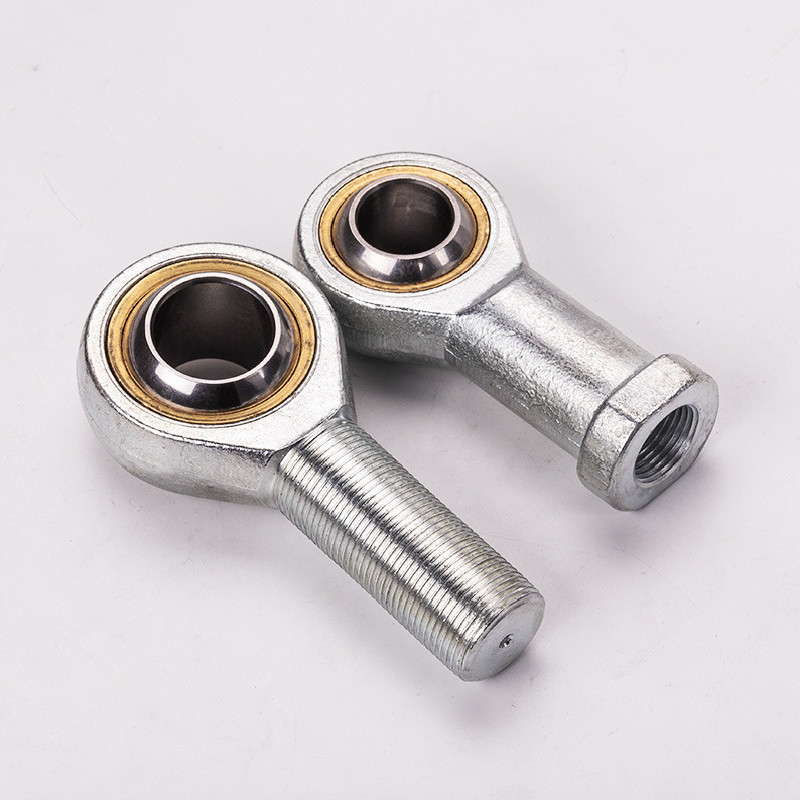

Il cuscinetto articolare è una sorta di struttura speciale del cuscinetto scorrevole.È semplice nella struttura rispetto al cuscinetto volvente, che è composto principalmente da un anello interno sferico e da un anello esterno sferico, può sopportare un carico maggiore, secondo i diversi tipi e strutture, può essere combinato carico per sopportare carico radiale, carico assiale e radiale, assiale esistono allo stesso tempo.
Caratteristica
1. Cuscinetti con asta di allungamento, allungamento con filetto maschio destro o sinistro.
2. Per placcare lo zinco sulla superficie del corpo dell'asta, l'alloggiamento con un foro di lubrificazione o un ingrassatore.
3.Le estremità a snodo ammissibili alla temperatura di esercizio, sono disponibili in un intervallo di temperatura di utilizzo da - 30 °C a + 80 °C e mantengono il diritto alla capacità di sopportare.
Applicazione
È ampiamente utilizzato nell'industria dell'ingegneria del cilindro dell'olio idraulico, della macchina per la formatura dei metalli, dei macchinari di ingegneria, delle apparecchiature di automazione, dell'ammortizzatore automatico, della macchina per la conservazione dell'acqua e così via.
è generalmente utilizzato a bassa velocità del movimento oscillatorio, il movimento angolare, può sopportare un carico maggiore, può sopportare un carico radiale, un carico assiale o il giunto del carico radiale e assiale.
| CODICE |
Dimensione (mm) |
Valutazioni di carico
KN |
Il peso |
| |
d |
d3 6H |
B |
C1 |
W |
L3 min |
d2 |
L4 |
h1 |
L5 |
d4 |
d5 |
d1 |
α≈ |
din.CD |
statistica.CS |
KG |
| SP4 |
4 |
M4x0.7 |
7 |
5.25 |
8 |
8 |
14 |
31 |
24 |
4 |
8 |
9.5 |
6.5 |
13 |
3 |
5 |
0,009 |
| SP5 |
5 |
M5 × 0,8 |
8 |
6 |
9 |
10 |
16 |
35 |
27 |
4 |
8.5 |
11 |
7.7 |
13 |
3.25 |
5.7 |
0,016 |
| PS6 |
6 |
M6 × 1,0 |
9 |
6.75 |
11 |
12 |
18 |
39 |
30 |
5 |
10 |
13 |
8,96 |
13 |
4.3 |
7.2 |
0,022 |
| PS8 |
8 |
M8 × 1,25 |
12 |
9 |
14 |
16 |
22 |
47 |
36 |
5 |
12.5 |
16 |
10.4 |
14 |
7.2 |
11.6 |
0,047 |
| SP10 |
10 |
M10×1,5 |
14 |
10.5 |
17 |
20 |
26 |
56 |
43 |
6.5 |
15 |
19 |
12.9 |
13 |
10 |
14.5 |
0,077 |
| PS12 |
12 |
M12×1,75 |
16 |
12 |
19 |
22 |
30 |
65 |
50 |
6.5 |
17.5 |
22 |
15.4 |
13 |
13.4 |
17 |
0.1 |
| SP14 |
14 |
M14×2.0 |
19 |
13.5 |
22 |
25 |
34 |
74 |
57 |
8 |
20 |
25 |
16.9 |
16 |
17 |
24 |
0.16 |
| PS16 |
16 |
M16×2.0 |
21 |
15 |
22 |
28 |
40 |
84 |
64 |
8 |
22 |
27 |
19.4 |
15 |
21.6 |
28.5 |
0.22 |
| PS18 |
18 |
M18×1,5 |
23 |
16.5 |
27 |
32 |
44 |
93 |
71 |
10 |
25 |
31 |
21.9 |
15 |
26 |
42.5 |
0,32 |
| PS20 |
20 |
M20 × 1,5 |
25 |
18 |
30 |
33 |
50 |
102 |
77 |
10 |
27.5 |
34 |
24.4 |
14 |
31.5 |
42.5 |
0,42 |
| PS22 |
22 |
M22 × 1,5 |
28 |
20 |
32 |
37 |
54 |
111 |
84 |
12 |
30 |
38 |
25.8 |
15 |
47.5 |
68 |
0,54 |
| SP25 |
25 |
M24×2.0 |
31 |
22 |
36 |
42 |
60 |
124 |
94 |
12 |
33.5 |
42 |
29.6 |
15 |
47.5 |
68 |
0,73 |
| SP28 |
28 |
M27×2.0 |
35 |
24 |
41 |
48 |
66 |
136 |
103 |
14 |
37 |
46 |
32.3 |
15 |
58 |
75,5 |
0,98 |
| SP30 |
30 |
M30×2.0 |
37 |
25 |
41 |
51 |
70 |
145 |
110 |
15 |
40 |
50 |
34.8 |
17 |
64 |
88 |
1.1 |
