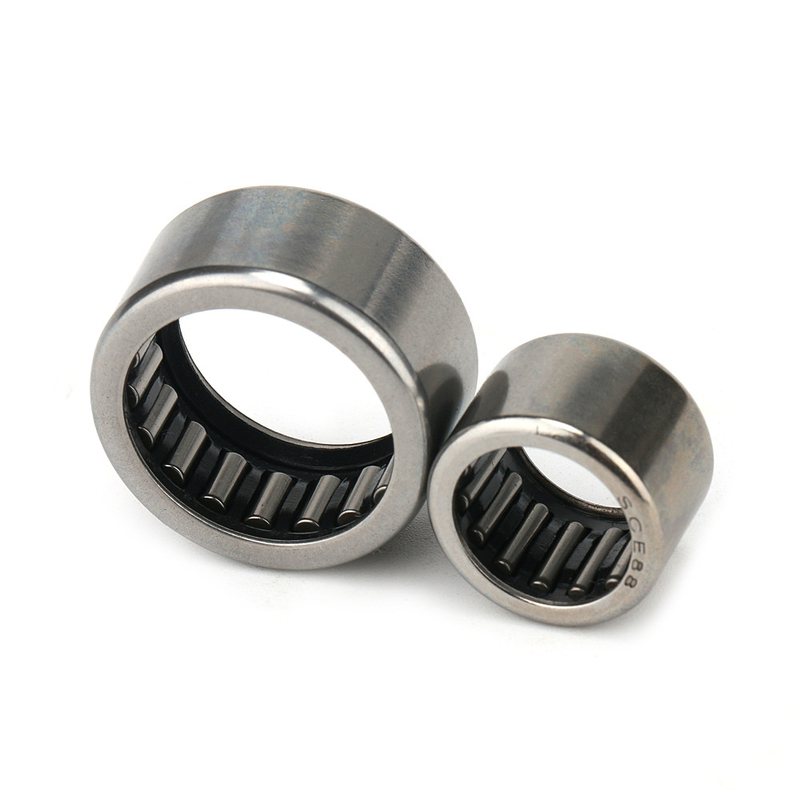

Vibrazione ingabbiata di nylon V3 di fila SCE78 del cuscinetto a rulli dell'ago della tazza tirata singola

Tazza tirata di serie di SCE che sopporta il cuscinetto a rulli dell'ago SCE78

Descrizione di prodotto:

Un cuscinetto a rulli dell'ago è un tipo speciale di cuscinetto a rulli che utilizza i rulli cilindrici lunghi e sottili che somigliano agli aghi. Ordinario
i rulli dei cuscinetti a rulli sono soltanto leggermente più lunghi del loro diametro, ma i cuscinetti di ago hanno tipicamente rulli a cui sia
minimo quattro volte più lungamente del loro diametro. Come tutti i cuscinetti, sono usate per ridurre l'attrito di una superficie girante.
Confrontato ai cuscinetti a sfera ed ai cuscinetti a rulli comuni, i cuscinetti di ago hanno una maggior area in contatto con le corse, così
possono sostenere un maggior carico. Sono inoltre più sottili, in modo da richiedono meno spazio fra l'asse e circondare
struttura.

Ago che sopporta indice:
Cuscinetti a rulli estratti dell'ago della tazza, HK, BK, HK 2RS, BK RS
Cuscinetti a rulli estratti dell'ago della tazza, TUM, TLA
Cuscinetti a rulli estratti dell'ago della tazza, SCE di dimensione di pollice, BCE…
Complemento completo disegnato dei cuscinetti a rulli dell'ago della tazza, F, MF
Frizione estratta del rullo dell'ago della tazza, HF, FLU
Assemblee del rullo e della gabbia dell'ago, K, K… ZW
Assemblee del rullo e della gabbia dell'ago, uso KZK, KBK della barretta
Cuscinetti a rulli dell'ago senza anello interno, NK, RNA, NKS
Cuscinetti a rulli dell'ago, NKI, Na
Cuscinetti a rulli dell'ago, flange, senza anello interno, RNAO, RNAO, ZW
Cuscinetti a rulli dell'ago, flange, con l'anello interno, NAO… ZW
Cuscinetti a rulli dell'ago senza complemento completo dell'anello interno, RNAV
Cuscinetti a rulli dell'ago con il complemento completo dell'anello interno, NAV
Assemblee spinte assiali del rullo e della gabbia dell'ago, AXK, AXW
Assemblee spinte assiali del rullo e della gabbia dell'ago, dimensione TC di pollice

Dimensione dei cuscinetti a rulli dell'ago:

Modello	Fw	Fw	D	D	C	C
	pollice	millimetro	pollice	millimetro	pollice	millimetro
SCE24-TN	1/8	3.175	0,25	6,35	0,25	6,35
SCE2-1/2-4	5/32	3.969	0.281	7.145	0,25	6,35
SCE34-TN	3/16	4.762	0.344	8.731	0,25	6,35
SCE36	3/16	4.762	0.344	8.731	0.375	9,53
SCE44	1/4	6,35	0.437	11.112	0,25	6,35
SCE45	1/4	6,35	0.437	11.112	0.313	7.938
SCE47	1/4	6,35	0.437	11.112	0.437	11.112
SCE55	5/16	7.938	0,5	12,7	0.313	7.938
SCE57	5/16	7.938	0,5	12,7	0.437	11.112
SCE59	5/16	7.938	0,5	12,7	0.563	14.288
SCE65	3/8	9.525	0.563	14.288	0.313	7.938
SCE66	3/8	9.525	0.563	14.288	0.375	9.525
SCE67	3/8	9.525	0.563	14.288	0.437	11.112
SCE68	3/8	9.525	0.563	14.288	0,5	12,7
SCE610	3/8	9.525	0.563	14.288	0.625	15.875
SCE78	7/16	11.112	0.625	15.875	0,5	12,7
SCE710	7/16	11.112	0.625	15.875	0.625	15.875
SCE85	1/2	12,7	0.687	17.462	0.313	79,38
SCE86	1/2	12,7	0.687	17.462	0.375	95,25
SCE87	1/2	12,7	0.687	17.462	0.437	11.112
SCE88	1/2	12,7	0.687	17.462	0,5	12,7
SCE810	1/2	12,7	0.687	17.462	0.625	15.875
SCE812	1/2	12,7	0.687	17.462	0,75	19,05
SCE96	9/16	14.288	0,75	19,05	0.375	9.525
SCE98	9/16	14.288	0,75	19,05	0,5	12,7
SCE910	9/16	14.288	0,75	19,05	0.625	15.875
SCE912	9/16	14.288	0,75	19,05	0,75	19,05
SCE105	5/8	15.875	0.813	20.638	0.313	7.938
SCE107	5/8	15.875	0.813	20.638	0.437	11.112
SCE107-1/2	5/8	15.875	0.813	20.638	0.469	11,91
SCE108	5/8	15.875	0.813	20.638	0,5	12,7
SCE1010	5/8	15.875	0.813	20.638	0.625	15.875
SCE1012	5/8	15.875	0.813	20.638	0,75	19,05
SCE116	11/16	17.462	0.875	22.225	0.375	9.525
SCE118	11/16	17.462	0.875	22.225	0,5	12,7
SCE1110	11/16	17.462	0.875	22.225	0.625	15.875
SCE1112	11/16	17.462	0.875	22.225	0,75	19,05
SCE126	3/4	19,05	1	25,4	0.375	9.525
SCE128	3/4	19,05	1	25,4	0,5	12,7
SCE1210	3/4	19,05	1	25,4	0.625	15.875
SCE1212	3/4	19,05	1	25,4	0,75	19,05
SCE138	13/16	20.638	1.063	26.988	0,5	12,7
SCE1314	13/16	20.638	1.063	26.988	0.875	22.225
SCE146	7/8	22.225	1.125	28.575	0.375	9.525
SCE148	7/8	22.225	1.125	28.575	0,5	12,7
SCE1412	7/8	22.225	1.125	28.575	0,75	19,05
SCE1416	7/8	22.225	1.125	28.575	1	25,4
SCE166	1	25,4	1,25	31,75	0.375	9.525
SCE168	1	25,4	1,25	31,75	0,5	12,7
SCE1612	1	25,4	1,25	31,75	0,75	19,05
SCE1616	1	25,4	1,25	31,75	1	25,4
SCE188	1 1/8	28.575	1.375	34.925	0,5	12,7
SCE1812	1 1/8	28.575	1.375	34.925	0,75	19,05
SCE1816	1 1/8	28.575	1.375	34.925	1	25,4
SCE208	1 1/4	31,75	1,5	38,1	0,5	12,7
SCE2010	1 1/4	31,75	1,5	38,1	0.625	15.875
SCE2012	1 1/4	31,75	1,5	38,1	0,75	19,05
SCE2016	1 1/4	31,75	1,5	38,1	1	25,4
SCE2020	1 1/4	31,75	1,5	38,1	1,25	31,75
SCE2110	1 5/16	33.338	1.625	41.275	0.625	15.875
SCE228	1 3/8	34.925	1.625	41.275	0,5	12,7
SCE2212	1 3/8	34.925	1.625	41.275	0,75	19,05
SCE2216	1 3/8	34.925	1.625	41.275	1	25,4
SCE2220	1 3/8	34.925	1.625	41.275	1,25	31,75
SCE248	1 1/2	38,1	1.875	47.625	0,5	12,7
SCE2410	1 1/2	38,1	1.875	47.625	0.625	15.875
SCE2412	1 1/2	38,1	1.875	47.625	0,75	19,05
SCE2414	1 1/2	38,1	1.875	47.625	0.875	22.225
SCE2416	1 1/2	38,1	1.875	47.625	1	25,4
SCE2420	1 1/2	38,1	1.875	47.625	1,25	31,75
SCE2610	1 5/8	41.275	2	50,8	0.625	15.875
SCE2620	1 5/8	41.275	2	50,8	1,25	31,75
SCE2816	1 3/4	44,45	2.125	53.975	1	25,4
SCE2824	1 3/4	44,45	2.125	53.975	1,5	38,1
SCE328	2	50,8	2.375	60.325	0,5	12,7
SCE3210	2	50,8	2.375	60.325	0.625	15.875
SCE3216	2	50,8	2.375	60.325	1	25,4
SCE348	2 1/8	53.975	2,5	63,5	0,5	12,7
SCE3410	2 1/8	53.975	2,5	63,5	0.625	15.875
SCE3612	2 1/4	57,15	2.625	66.675	0,75	19,05
SCE3616	2 1/4	57,15	2.625	66.675	1	25,4
SCE4412	2 3/4	69,85	3.125	79.375	0,75	19,05
