Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: SCS 25 UU
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/Month
Materiale: |
Di alluminio, lega |
Valutazione di precisione: |
P0 P4 P5 P6 |
Rugosità: |
Ra0.4-0.8 |
Lubrificato: |
Olio |
Tipo: |
LINEARE, lineare |
Gabbia: |
Gabbia d'acciaio |
Materiale: |
Di alluminio, lega |
Valutazione di precisione: |
P0 P4 P5 P6 |
Rugosità: |
Ra0.4-0.8 |
Lubrificato: |
Olio |
Tipo: |
LINEARE, lineare |
Gabbia: |
Gabbia d'acciaio |

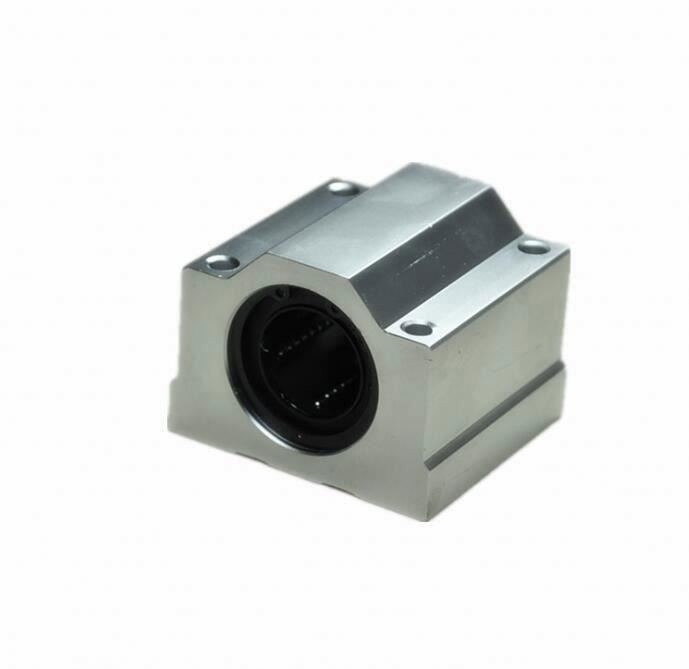

SCS 25 UU che sopporta le serie con cuscinetto a sfera SCS25UU delle unità SCS di moto lineare delle unità
Descrizione di prodotto del cuscinetto di moto lineare
Sopportare lineare è una produzione a basso costo del sistema di moto lineare per il viaggio illimitato insieme con l'asse del cilindro. Dal trasporto dadel contatto a sfera con l'asse, in modo da dall'uso di piccoli carichi. Con rotazione minima della palla di attrito, che può ottenere il movimento regolare di alta precisione. Attrito a basso rumore e basso, alta precisione, vita di divertimenti. A causa del contatto del punto fra la palla e l'asse diritto, l'attrito piccolo, precisione di moto è alto.
I cuscinetti lineari sono utilizzati insieme con l'asse lineare indurita. Per i sistemi infiniti di un moto lineare. La palla e l'asse indurita perché è il punto di contatto, permettenti il carico è piccole, ma il moto lineare dell'attrito minimo, alta precisione, movimento veloce. Pricipalmente usato per moto lineare è passato.
1. Controllo di qualità nell'accordo rigoroso con la norma ISO;
2. alta precisione e rigidità;
4. facile da assemblare e sostituire;
5. Più prezzo competitivo.
6. Tutti gli oggetti dei blocchetti di guida lineari come seguire:
Serie di SBR: SBR 10UU, SBR 12UU, SBR 13UU, SBR 16UU /16LUU, SBR 20UU /20LUU, SBR 25UU /25LUU, SBR 30UU /30LUU, SBR 35UU, SBR 40UU /40LUU, SBR 50UU /50LUU.
Serie dello Sc: SCS 6UU---SCS 60UU/SCS 8LUU---SCS 60LUU
SCS 8S---SCS 60S
Serie di TBR: TBR 16UU /16LUU, TBR 20UU /20LUU, TBR 25UU /25LUU, TBR 30UU /30LUU.
Applicazione:
Serie della ferrovia e del blocchetto TBR/SBR di guida di moto lineare con serface regolare, poco attrito, a basso rumore, sono ampiamente usati nel sistema di moto lineare. Per esempio, pugno, macchina per la frantumazione dello strumento, tagliatrice automatica, stampante, selezionatrice di schede, macchina dell'imballaggio alimentare, altre parti scorrevoli su macchinario industriale.
| Designazione dell'unità | Dimensioni (millimetri) | Cespuglio dello scorrevole | Massachussets | ||||||||||||||
| T | h | E | W | L | F | G | B | C | K | S1 | S2 | L1 | Designazione | Dinamico | Elettricità statica | chilogrammo | |
| SCS 6UU | 6 | 9 | 15 | 30 | 25 | 18 | 15 | 20 | 15 | 5 | M4 | 3,4 | 8 | LM 6UU | 206 | 265 | 34 |
| SCS 8UU | 6 | 11 | 17 | 34 | 30 | 22 | 18 | 24 | 18 | 5 | M4 | 3,4 | 8 | LM 8UU | 274 | 392 | 52 |
| SCS 10UU | 8 | 13 | 20 | 40 | 35 | 26 | 21 | 28 | 21 | 6 | M5 | 4,3 | 12 | LM 10UU | 372 | 549 | 92 |
| SCS 12UU | 8 | 15 | 21 | 42 | 36 | 28 | 24 | 30,5 | 26 | 5,75 | M5 | 4,3 | 12 | LM 12UU | 510 | 784 | 102 |
| SCS 13UU | 8 | 15 | 22 | 44 | 39 | 30 | 24,5 | 33 | 26 | 5,5 | M5 | 4,3 | 12 | LM 13UU | 510 | 784 | 120 |
| SCS 16UU | 9 | 19 | 25 | 50 | 44 | 38,5 | 32,5 | 36 | 34 | 7 | M5 | 4,3 | 12 | LM 16UU | 774 | 1180 | 200 |
| SCS 20UU | 11 | 21 | 27 | 54 | 50 | 41 | 35 | 40 | 40 | 7 | M6 | 5,2 | 12 | LM 20UU | 882 | 1370 | 255 |
| SCS 25UU | 12 | 26 | 38 | 76 | 67 | 51,5 | 42 | 54 | 50 | 11 | M8 | 7 | 18 | LM 25UU | 980 | 1570 | 600 |
| SCS 30UU | 15 | 30 | 39 | 78 | 72 | 59,5 | 49 | 58 | 58 | 10 | M8 | 7 | 18 | LM 30UU | 1570 | 2740 | 735 |
| SCS 35UU | 18 | 34 | 45 | 90 | 80 | 68 | 54 | 70 | 60 | 10 | M8 | 7 | 18 | LM 35UU | 1670 | 3140 | 1100 |
| SCS 40UU | 20 | 40 | 51 | 102 | 90 | 78 | 62 | 80 | 60 | 11 | M10 | 8,7 | 25 | LM 40UU | 2160 | 4020 | 1590 |
| SCS 50UU | 25 | 52 | 61 | 122 | 110 | 102 | 80 | 100 | 80 | 11 | M10 | 8,7 | 25 | LM 50UU | 3820 | 7940 | 3340 |
| SCS 60UU | 30 | 58 | 66 | 132 | 122 | 114 | 94 | 108 | 90 | 12 | M12 | 10,7 | 25 | LM 60UU | 4700 | 10000 | 4270 |
| SCS 16LUU | 9 | 19 | 25 | 50 | 85 | 38,5 | 32,5 | 36 | 60 | 7 | M5 | 4,3 | 12 | LM 16LUU | 774 | 1180 | 200 |
| SCS 20LUU | 11 | 21 | 27 | 54 | 96 | 41 | 35 | 40 | 70 | 7 | M6 | 5,2 | 12 | LM 20LUU | 882 | 1370 | 255 |
| SCS 25LUU | 12 | 26 | 38 | 76 | 130 | 51,5 | 42 | 54 | 100 | 11 | M8 | 7 | 18 | LM 25LUU | 980 | 1570 | 600 |
| SCS 30LUU | 15 | 30 | 39 | 78 | 140 | 59,5 | 49 | 58 | 110 | 10 | M8 | 7 | 18 | LM 30LUU | 1570 | 2740 | 735 |
| SCS 35LUU | 18 | 34 | 45 | 90 | 155 | 68 | 54 | 70 | 120 | 10 | M8 | 7 | 18 | LM 35LUU | 1670 | 3140 | 1100 |
| SCS 40LUU | 20 | 40 | 51 | 102 | 175 | 78 | 62 | 80 | 140 | 11 | M10 | 8,7 | 25 | LM 40LUU | 2160 | 4020 | 1590 |
