Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: SC30UU SCS30UU
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: cartone, pallet
Tempi di consegna: 20-45DAYS
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/month
Materiale: |
Acciaio al cromo |
Valutazione di precisione: |
P0 P4 P5 P6 |
Rugosità: |
Ra0.4-0.8 |
Lubrificato: |
Olio |
Tipo: |
LINEARE, lineare |
Durezza: |
59-63 HRC |
Materiale: |
Acciaio al cromo |
Valutazione di precisione: |
P0 P4 P5 P6 |
Rugosità: |
Ra0.4-0.8 |
Lubrificato: |
Olio |
Tipo: |
LINEARE, lineare |
Durezza: |
59-63 HRC |

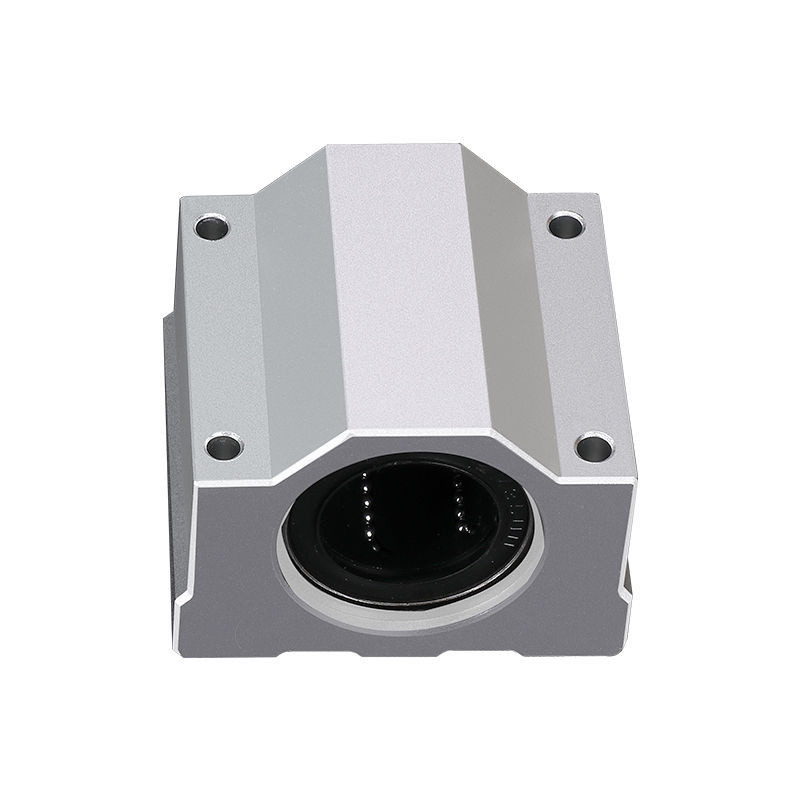

blocchetto vicino dello scorrevole del trasporto lineare delle unità che sopporta il blocchetto di guida lineare di scivolamento di SCS30UU
Descrizione di prodotto del cuscinetto di moto lineare
Unità del cuscinetto di moto lineare/blocchetto dello Sc… UU di serie dello Sc… LUU
Sopportare lineare è una produzione a basso costo del sistema di moto lineare per il viaggio illimitato insieme con l'asse del cilindro. Dal trasporto dadel contatto a sfera con l'asse, in modo da dall'uso di piccoli carichi. Con rotazione minima della palla di attrito, che può ottenere il movimento regolare di alta precisione. Attrito a basso rumore e basso, alta precisione, vita di divertimenti. A causa del contatto del punto fra la palla e l'asse diritto, l'attrito piccolo, precisione di moto è alto.
I cuscinetti lineari sono utilizzati insieme con l'asse lineare indurita. Per i sistemi infiniti di un moto lineare. La palla e l'asse indurita perché è il punto di contatto, permettenti il carico è piccole, ma il moto lineare dell'attrito minimo, alta precisione, movimento veloce. Pricipalmente usato per moto lineare è passato.
Applicazione
Serie della ferrovia e del blocchetto TBR/SBR di guida di moto lineare con serface regolare, poco attrito, a basso rumore, sono ampiamente usati nel sistema di moto lineare. Per esempio, pugno, macchina per la frantumazione dello strumento, tagliatrice automatica, stampante, selezionatrice di schede, macchina dell'imballaggio alimentare, altre parti scorrevoli su macchinario industriale.
| Norma | Valutazione del carico di base | Peso (gf) | Dimensionsmm) | ||||||||||||||
| Designazione | Cuscinetto della fodera | C dinamica N | Co statico N | Diametro dell'asse | Dimensioni nominali (millimetri) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
