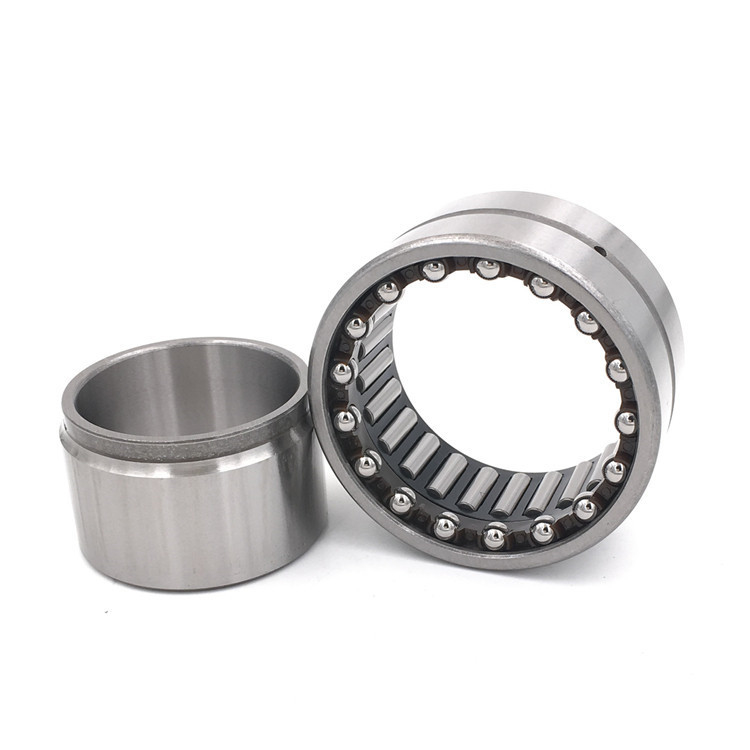

Cuscinetto a rulli NAV4006 dell'ago di serie 30x55x25mm di NAV per il hub di ruota

Serie NAV Dimensione 85x130x45mm Cuscinetto a rulli ad ago NAV4017 per mozzo della ruota

Cuscinetti a rulli ad agoIl cam follower è composto da un bastone usato come vassoio di un gruppo di rulli e da un anello esterno a parete spessa.La spalla del perno e l'anello di ritenuta superficiale sul perno formano le facce di guida su entrambi i lati dell'anello esternoQuando i rulli a curva corrono su un vassoio piatto o su una ruota a camma, la tensione interna sui rulli aumenta a causa della deformazione dell'anello esterno.

Informazioni sui prodotti

Offriamo quasi tutti i tipi di cuscinetti a rulli ad agoLa Commissione ritiene che la Commissione debba adottare misure adeguate per garantire una migliore qualità e prezzi competitivi.

Questo tipo di cuscinetti ha più stili strutturali per la scelta dei clienti, come serie stretta e larga, con o senza corsie interne, gabbie, costole o sigilli.Può essere progettato anche in base alle specifiche esigenze strutturali dei clienti.

Precisione del prodotto:
La tolleranza dimensionale e la precisione geometrica si basano su GB/T5801.
La differenza reciproca del diametro del rullo dell'ago è di 2 μ M e il grado di precisione è G2 (ISO GB309).
Il diametro del cerchio inciso è conforme al grado di tolleranza F6 prima del montaggio dell'anello esterno con cella e montatura del rullo.
La distanza di marcia radiale del cuscinetto è conforme al valore definito dal gruppo 0 di GB/T4604.
Il grado di precisione speciale è basato su GB/T307.1
Per informazioni più complete sui requisiti particolari di apertura di marcia, cerchio inscritto e grado di precisione del cuscinetto, contattare questa società.

Materiale

Il materiale per il rullo dell'ago è acciaio a cuscinetto GCr15, resistente all'affreddamento HRC60-65.
Il materiale per le corse interne ed esterne è acciaio GCr15, resistente all'astensione HRC61-65.
Il materiale per le gabbie è acciaio a basse emissioni di carbonio di qualità o nylon rinforzato.

Visualizzazione del prodotto

- No, no, no.	Dimensione (mm)			Peso ((g)
NAV4002	15	32	17	76
NAV4003	17	35	18	94
NAV4004	20	42	22	170
NAV4005	25	47	22	195
NAV4006	30	55	25	299
NAV4007	35	62	27	402
NAV4008	40	68	28	482
NAV4009	45	75	30	617
NAV4010	50	80	30	669
NAV4011	55	90	35	55
NAV4012	60	95	35	1087
NAV4013	65	100	35	1156
NAV4014	70	110	40	1666
NAV4015	75	115	45	1762
NAV4016	80	125	45	2450
NAV4017	85	130	45	2500
