Dettagli del prodotto
Luogo di origine: Cina
Marca: SFT
Numero di modello: K6x10x13TN
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45DAYS
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000 pezzi/mese
Numero di riga: |
Righe singola |
Dimensione del foro: |
17.99 - 18 mm |
Tipo: |
Aghi |
Caratteristica: |
Alta velocità a basso rumore |
Classificazione di precisione: |
P0, P4, P6 |
Tipo di sigilli: |
Apri |
Numero di riga: |
Righe singola |
Dimensione del foro: |
17.99 - 18 mm |
Tipo: |
Aghi |
Caratteristica: |
Alta velocità a basso rumore |
Classificazione di precisione: |
P0, P4, P6 |
Tipo di sigilli: |
Apri |

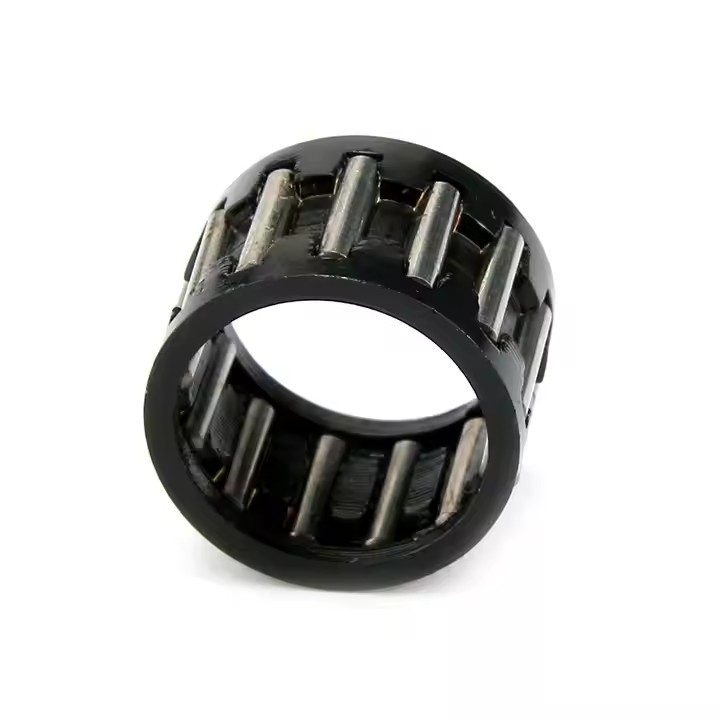

Cuscinetto a rulli ad agoK6x10x13TNCuscinetto dell'ago della gabbiaK6x10x13TN
I cuscinetti a rulli a ago con cuscinetti a rulli cilindrici, in relazione al loro diametro, sono fini e lunghi.la capacità di carico del cuscinetto era ancora elevata, con rullo a cuscinetto a ago sottile e lungo, quindi la struttura radiale è compatta, rispetto agli altri cuscinetti, la dimensione del diametro interno e la capacità di carico sono le stesse.e ha il diametro esterno minimo, in particolare per strutture di supporto di installazione radiale di dimensioni limitate.
NOTE SPECIALI
• La serie HFL ha due cuscinetti radiali integrati disposti su entrambi i lati della frizione a rulli a ago, in grado di sopportare le forze radiali in sistemi di cuscinetti particolarmente economici di spazio.
• Le molle in plastica (HFL...KF) sono disponibili per alcune dimensioni.
• L'anello esterno parzialmente arrotolato (HFL...R) è disponibile su richiesta.
• Si consiglia di utilizzare uno strumento speciale per il montaggio della frizione e del cuscinetto.
• Solo dopo aver premuto l'assemblaggio di frizione e cuscinetto nel foro dell'alloggiamento, l'anello esterno a pareti sottili può ottenere la sua dimensione finale e la sua precisione geometrica.
• La coppia trasmissibile e le sollecitazioni che possono essere assunte dall'alloggiamento dipendono dal materiale e dallo spessore della parete dell'alloggiamento e tali dati sono necessari su richiesta.
• L'insieme di frizione e cuscinetto può essere utilizzato normalmente in un intervallo di temperatura compreso tra -30°C e 120°C. Per l'ambiente di lavoro superiore a 70°C, si raccomanda la lubrificazione con olio.
Indicazione del carico | Dimensioni principali | Carico nominale di base | Velocità limitata | ||||
Fw Ew Bc | Co | Min.-1 | |||||
K3x5x7TN | 3 | 5 | 7 | 1540 | 1290 | 50000 | |
K4x7x7TN | 4 | 7 | 7 | 1740 | 1270 | 43000 | |
K4x7x10TN | 4 | 10 | 2330 | 1840 | 43000 | ||
K5x8x8TN | 5 | 8 | 8 | 2350 | 1920 | 39000 | |
K6x9x10TN | 6 | 9 | 10 | 3350 | 3150 | 37000 | |
K6x10x13TN | 6 | 10 | 13 | 3800 | 3100 | 35000 | |
K7x10x8TN | 7 | 10 | 8 | 2850 | 2650 | 34000 | |
K8x11x10TN | 8 | 11 | 10 | 3950 | 4100 | 32000 | |
K8x12x10TN | 8 | 12 | 10 | 5000 | 4700 | 32000 | |
K9x12x10TN | 9 | 12 | 10 | 4500 | 5000 | 31000 | |
K10x13x10TN | 10 | 13 | 10 | 4750 | 5500 | 29000 | |
K10x14x10TN | 10 | 14 | 10 | 5800 | 6000 | 29000 | |
K10x16x12TN | 10 | 16 | 12 | 8100 | 7200 | 28000 | |
K12x15x10TN | 12 | 15 | 10 | 4900 | 6100 | 27000 | |
K12x16x13TN | 12 | 16 | 13 | 8000 | 9400 | 27000 | |
K12x18x12TN | 12 | 18 | 12 | 10000 | 9900 | 26000 | |
K14x18x15 | 14 | 18 | 15 | 10400 | 13900 | 25000 | |
K14x20x13 | 14 | 20 | 12 | 10300 | 10600 | 24000 | |
K15x19x10 | 15 | 19 | 10 | 7500 | 9200 | 24000 | |
K15x21x15 | 15 | 21 | 15 | 14300 | 16400 | 24000 | |
K16x20x10 | 16 | 20 | 10 | 7800 | 9900 | 24000 | |
K16x22x12 | 16 | 22 | 12 | 11500 | 12500 | 23000 | |
K17x21x10 | 17 | 21 | 10 | 8100 | 10600 | 23000 | |
K18x22x10 | 18 | 22 | 10 | 8400 | 11300 | 24000 | |
K18x24x12 | 18 | 24 | 12 | 11700 | 13300 | 22000 | |
K19x23x17 | 19 | 23 | 17 | 12500 | 19200 | 22000 | |
K20x26x12 | 20 | 26 | 12 | 13400 | 16200 | 21000 | |
K20x28x20 | 20 | 28 | 20 | 23900 | 28500 | 20000 | |
K21x25x13 | 21 | 25 | 13 | 10100 | 15100 | 21000 | |
K22x26x10 | 22 | 26 | 10 | 9100 | 13400 | 20000 | |
K24x28x13 | 24 | 28 | 13 | 11000 | 17600 | 19000 | |
K25x29x13 | 25 | 29 | 13 | 11300 | 18400 | 18000 |
hanno molti disegni e dimensioni per corrispondere ai loro ampi usi:Serie NA / serie K / serie RNA / serie RNAOL / serie NUTR / serie RNAO / serie NAOL / serie NAL / serie NAVP / serie KBK / serie STO / serie F / serie HK / serie KNL.
