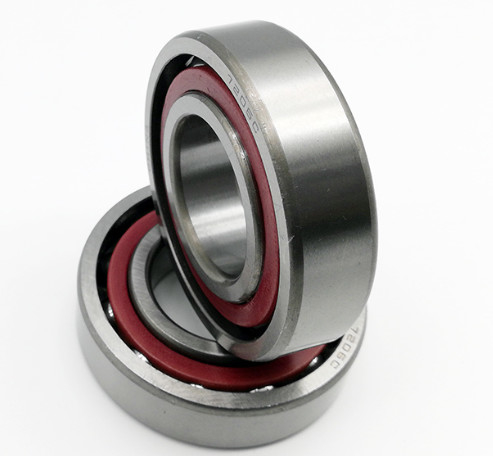

Vibrazione V1 cuscinetto a sfera angolare di contatto 7006AC per un funzionamento regolare

Calcolatore a sfera angolare 7006AC

I cuscinetti a sfera a contatto angolare presentano correnti negli anelli interni e esterni che si spostano l'uno rispetto all'altro nella direzione dell'asse del cuscinetto.Ciò significa che sono progettati per ospitare carichi combinatiLa capacità di carico assiale dei cuscinetti a sfera a contatto angolare aumenta con l'aumento dell'angolo di contatto.L'angolo di contatto α è definito come l'angolo tra la linea che unisce i punti di contatto della palla e le vie di scorrere nel piano radiale, lungo la quale il carico viene trasmesso da una corsia a un'altra, e una linea perpendicolare all'asse del cuscinetto.


Caratteristica del cuscinetto a sfera angolare:

La geometria specifica delle corsie e delle spalle di cuscinetti a contatto angolare crea angoli di contatto della palla che supportano carichi assiali più elevati.

Le opzioni estese comprendono lubrificanti speciali, materiali per gabbie, preload e rivestimenti per una maggiore resistenza alla corrosione.

Applicazioni del cuscinetto a sfera angolare:
Motori elettrici, applicazioni automobilistiche, elettrodomestici, attrezzature industriali.

Dimensioni esterne

1. 30
2. d
3. mm
4. Diametro interno

1. 55
2. D
3. mm
4. Diametro esterno

1. 13
2. B
3. mm
4. Larghezza

1. Uno a uno.5
2. r
3. mm
4. Radicale

1. 1 ~ 3
2. r
3. mm
4. Radicale

1. 0.6~1
2. r1
3. mm
4. Radicale

1. 0.6~2
2. r1
3. mm
4. Radicale

Centro di carico

1. 5.8
2. a)
3. mm
4. Centro di carico

Installazione

1. 35
2. da1 ((min)
3. mm
4. (Minore

1. 35
2. da2 ((min)
3. mm
4. (Minore)

1. 50
2. Da1 ((max)
3. mm
4. (Max.)

1. 52
2. Da2 (max)
3. mm
4. (Max.)

1. 1
2. Ra (max)
3. mm
4. (Max.)

1. 0.6
2. Ra1 (max)
3. mm
4. (Max.)

Peso

1. 135
2. Massa
3. g
4. Peso

Carico nominale di base

1. 14500
2. Cr
3. N
4. Carico dinamico

1. 10100
2. Cor.
3. N
4. Carico statico

Velocità massima

1. 12000
2. Grassi
3. r/min
4. lubrificazione a grasso

1. 14000
2. Olio
3. r/min
4. lubrificazione con olio
