Dettagli del prodotto
Luogo di origine: CINESE
Marca: SFT
Numero di modello: GFK40
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45DAYS
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000 pezzi/mese
Diametro interno: |
40 MM |
Intervallo di coppia (Nm): |
460 |
Spessore: |
30 mm |
Industria applicabile: |
Impianti di produzione, officine di riparazione di macchinari, tipografie, opere di costruzione, ene |
Peso: |
0.3 |
Tipo di sigilli: |
Non sigillato |
Diametro interno: |
40 MM |
Intervallo di coppia (Nm): |
460 |
Spessore: |
30 mm |
Industria applicabile: |
Impianti di produzione, officine di riparazione di macchinari, tipografie, opere di costruzione, ene |
Peso: |
0.3 |
Tipo di sigilli: |
Non sigillato |

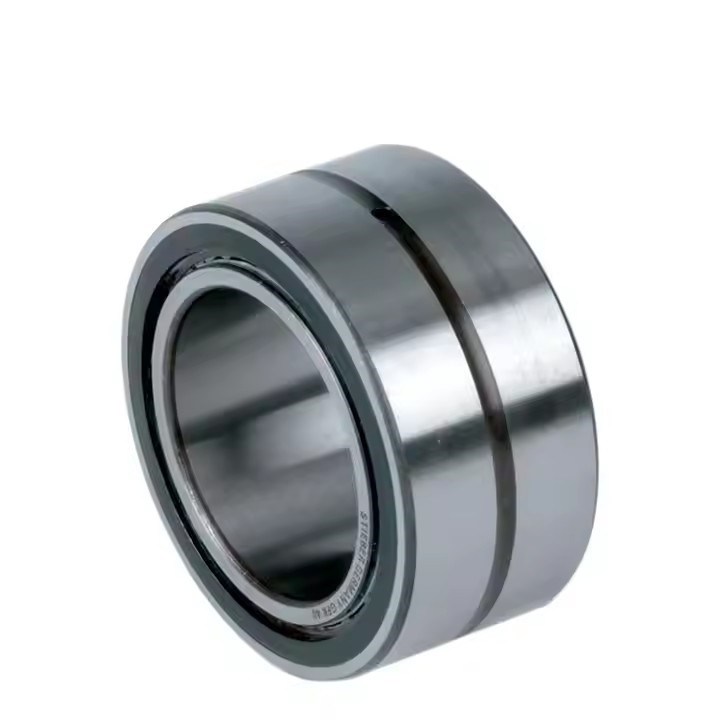

GFK40 GFK 40 Alta velocità unidirezionale superando i cuscinetti di frizione a rotaia libera
Modello: GFK 40 cuscinetto di frizione a rotaia libera
Può essere utilizzato come:
1.sovraccoppiamento
2. backstop frizione
3.anello di indicizzazione
Fogli di dati
| Articolo | GFK40 cuscinetto di trattenimento |
| Marchio | SUMMA |
| Tipo di sostegno | supporto per cuscinetti |
| Bore Dia. | 40 |
| Torsione (Nm) | 315 |
| Velocità di superamento della corsa interna (min)-1) | 4200 |
| Velocità di superamento della corsa esterna (min)-1) | 3000 |
| Peso ((kg) | 0.3 |
Caratteristica
Il tipo GFK è unspargimentoQuesto progetto offre un'elevata capacità di coppia per un diametro esterno minimo.
Qualunque sia il tipo di lubrificazione, devono essere fornite guarnizioni.
La trasmissione della coppia deve essere assicurata da un dispositivo di pressa in una custodia esterna rigida con tolleranza R6 e su un albero con tolleranza p5.
Per tenere conto di questo peso elevato della pressa è stato previsto un spazio libero radiale iniziale.
Intervallo di temperatura di funzionamento: ±20°C a +100°C. Per brevi periodi sono accettabili picchi fino a +120°C.
Dimensioni diverse per il tuo riferimento
| Tipo | Dimensione | Velocità di sovraccarico |
Portamento serie |
Carichi | Peso | ||||||||
|
Altri motori Dyn. |
- Le palle Dyn. |
Altri motori Rapido. |
- Le palle Rapido. |
||||||||||
GFK |
d | TKN1) | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | ||
| [mm] | [Nm] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
Articolo 1
1) T max = 2 × T KN
2) Superamento della razza interna
3) Superamento della razza esterna
Esempio di montaggio
