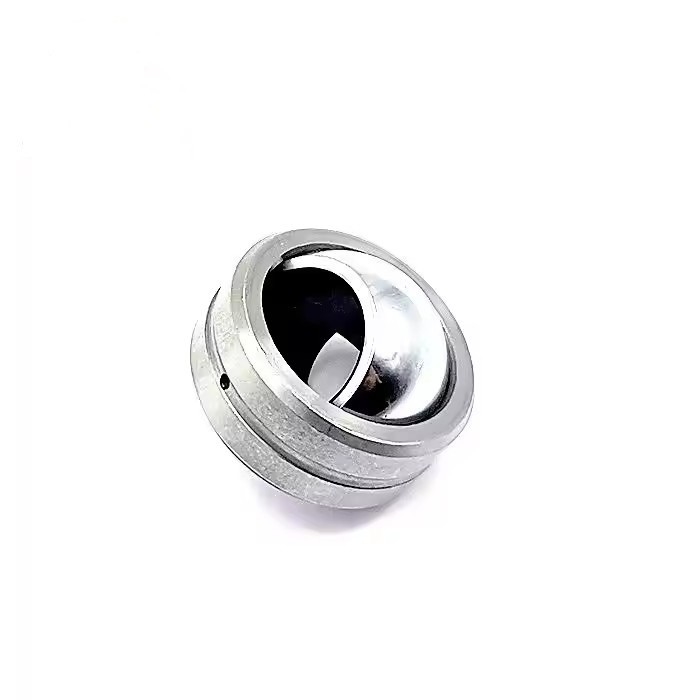

Durabile ad alta precisione COM5T COM6T COM8T Cuscinetto radiale sferico

Sferico cuscinetto piatto di alta resistenza Cuscinetto industriale per auto COM8T

• Tipi di cuscinetti piatti sferici

1- cuscinetti piatti sferici che richiedono manutenzione (acciaio su acciaio): hanno una superficie di contatto scorrevole indurita su entrambi gli anelli.Ha caratteristiche di resistenza all'usura e alla corrosioneI cuscinetti con questa combinazione di superfici di contatto scorrevoli richiedono una ri-lubrificazione regolare.L'elevata resistenza delle superfici di contatto scorrevoli rende questi cuscinetti particolarmente adatti per apparecchiature di cuscinetti in cui carichi pesanti di direzione alternata, carichi d'urto o carichi statici pesanti devono essere ospitati.

2. cuscinetti piatti sferici privi di manutenzione: sono suddivisi in tre gruppi: materiale composito acciaio su PTFE, tessuto acciaio su PTFE e lega acciaio su rame.La capacità di supporto dinamico del carico dei cuscinetti piatti sferici in tessuto in acciaio su PTFE è superiore a quella del materiale composito in acciaio su PTFESono utilizzati per applicazioni in cui è necessaria una lunga durata di vita senza manutenzione, o in cui le condizioni di funzionamentoL'impiego di cuscinetti in acciaio su acciaio è sconsigliato per motivi quali una lubrificazione inadeguata o l'assenza di lubrificazione..

• Vita di servizio

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesA seconda dell'applicazione, l'usura ammissibile o l'aumento ammissibile dell'attrito saranno diversi.Ciò significa che, nelle stesse condizioni di funzionamento, la durata di vita che può essere ottenuta in pratica sarà diversa..

La durata di vita di un cuscinetto a filo piatto della serie GEGZ è il numero di movimenti oscillanti,o il numero di ore di funzionamento che il cuscinetto dovrà mantenere prima di raggiungere un aumento definito della distanza libera del cuscinetto o un aumento definito dell'attrito.

La durata di vita effettiva è quella che un determinato cuscinetto a piana sferica raggiungerà in condizioni di esercizio effettive, determinata dalla grandezza e dal tipo di carico,ma anche da diversi altri fattori, quali la contaminazione, la corrosione, i cicli di carico e di movimento ad alta frequenza, gli urti ecc. Alcuni di questi fattori sono impossibili da determinare o possono essere determinati solo con difficoltà.

									Materiale
									BALL	RACE
									Acciaio cromato	Acciaio cromato
									1.Anello esterno compresso intorno all'anello interno
									2.Corsa esterna rivestita con materiale composito in PTFE	3.Superficie sferica di anello interno placcato con cromo
Parti di cuscinetto N.O.	d	d1	B	C	D	DK	M	a)	Classificazione del carico	Peso
Articolo 2	4.826	7.44	7.14	5.54	14.29	10.31	0.381	11	21.68	0.006
COM (94) 546 e Boll.	6.350	9.25	8.71	6.35	16.67	12.70	0.560	13.5	33.02	0.010
Articolo 1	7.938	10.64	9.53	7.14	19.05	14.27	0.810	12	43.20	0.014
COM (95) 6 e	9.525	13.11	10.31	7.92	20.64	16.66	0.810	10	56.04	0.017
Articolo 2	11.113	13.46	11.10	8.71	23.02	17.45	0.810	8.0	63.07	0.021
COM (88) 528 def.	12.700	16.26	12.70	9.91	25.40	20.65	0.810	9.5	88.39	0.029
Relazione della Commissione	14.288	18.03	14.27	11.10	27.78	23.01	0.810	9.5	110.94	0.039
Proposta di regolamento (CE) n.	15.875	19.81	15.88	12.70	30.16	25.40	0.810	8.5	141.96	0.050
Proposta di regolamento (CE) n.	19.050	23.37	19.05	15.06	36.51	30.15	1.120	9	212.94	0.093
Proposta di regolamento (CE) n.	22.225	24.89	22.23	17.86	39.69	33.32	1.120	9.5	279.93	0.119
Proposta di regolamento (CE) n.	25.400	28.40	25.40	20.24	44.45	38.10	1.120	10	368.25	0.175
HCOM16T	25.400	34.54	25.40	19.84	50.80	42.85	0.810	9	472.46	0.251
HCOM19T	30.163	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM20T	31.750	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM24T	38.100	47.24	34.93	27.79	69.85	58.72	0.810	8.5	906.96	0.616
HCOM28T	44.450	53.59	39.67	31.75	79.38	66.68	1.120	8.0	1176.61	0.884
HCOM32T	50.800	59.94	44.45	34.93	88.90	74.60	1.120	8.5	1448.06	1.198

Il cuscinetto viene fornito in serie con anello di snapp e rivestimento in teflon.

Tolleranza al noleggio: +.0025 -.0005

Nota:

Lubrificazioni in fori di id. e o.d. di razza

Per *TEFLON LINER AGGIUNTI "T" AL SUFFIX.

(Le unità con rivestimenti al teflon non hanno buchi o scanalature di lubrificazione).
