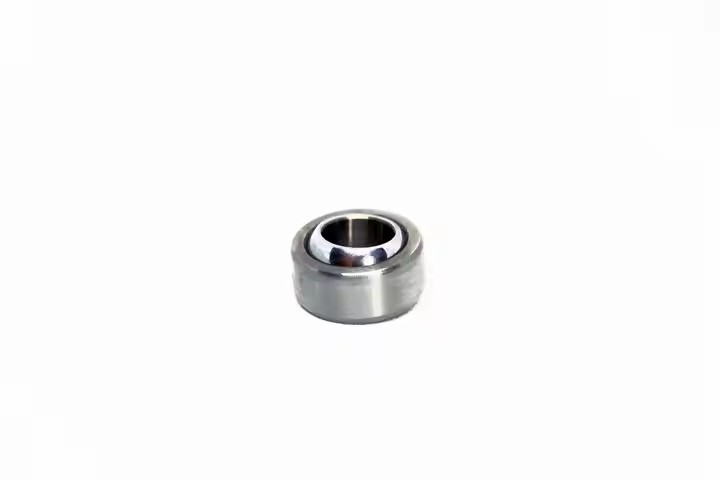

Alta precisione COM12 cuscinetto a vernice sferica

Cuscinetti a pianta sferica Cuscinetti industriali per automobili di alta resistenza COM12

• Tipi di cuscinetti piatti sferici

1- cuscinetti piatti sferici che richiedono manutenzione (acciaio su acciaio): hanno una superficie di contatto scorrevole indurita su entrambi gli anelli.Ha caratteristiche di resistenza all'usura e alla corrosioneI cuscinetti con questa combinazione di superfici di contatto scorrevoli richiedono una ri-lubrificazione regolare.L'elevata resistenza delle superfici di contatto scorrevoli rende questi cuscinetti particolarmente adatti per apparecchiature di cuscinetti in cui carichi pesanti di direzione alternata, carichi d'urto o carichi statici pesanti devono essere ospitati.

2. cuscinetti piatti sferici privi di manutenzione: sono suddivisi in tre gruppi: materiale composito acciaio su PTFE, tessuto acciaio su PTFE e lega acciaio su rame.La capacità di supporto dinamico del carico dei cuscinetti piatti sferici in tessuto in acciaio su PTFE è superiore a quella del materiale composito in acciaio su PTFESono utilizzati per applicazioni in cui è necessaria una lunga durata di vita senza manutenzione, o in cui le condizioni di funzionamentoL'impiego di cuscinetti in acciaio su acciaio è sconsigliato per motivi quali una lubrificazione inadeguata o l'assenza di lubrificazione..

• Vita di servizio

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesA seconda dell'applicazione, l'usura ammissibile o l'aumento ammissibile dell'attrito saranno diversi.Ciò significa che, nelle stesse condizioni di funzionamento, la durata di vita che può essere ottenuta in pratica sarà diversa..

La durata di vita di un cuscinetto a filo piatto della serie GEGZ è il numero di movimenti oscillanti,o il numero di ore di funzionamento che il cuscinetto dovrà mantenere prima di raggiungere un aumento definito della distanza libera del cuscinetto o un aumento definito dell'attrito.

La durata di vita effettiva è quella che un determinato cuscinetto a piana sferica raggiungerà in condizioni di esercizio effettive, determinata dalla grandezza e dal tipo di carico,ma anche da diversi altri fattori, quali la contaminazione, la corrosione, i cicli di carico e di movimento ad alta frequenza, gli urti ecc. Alcuni di questi fattori sono impossibili da determinare o possono essere determinati solo con difficoltà.

									Materiale
									BALL	RACE
									52100 acciaio	52100 acciaio
									Trattamento termico
									Cromo duro placcato	Con copertura oleosa
Parti di cuscinetto N.O.	B La DIA.	D La DIA.	W Larghezza	T Larghezza	O La DIA.	BALL La DIA.	F Campione	a) MIA ANG.
	+.0015 -.0005	+.0000 -.0007	+.005 -.005	+.005 -.005	REF.	REF.	REF.	REF.
Articolo 3	.1900	.5625	.281	.218	.293	.406	.015	11	3,250	.014
Proposta di regolamento (CE) n.	.2500	.6562	.343	.250	.364	.500	.022	13.5	4,950	.022
COM (95) 542 def.	.3125	.7500	.375	.281	.419	.562	.032	12	6,475	.030
Proposta di regolamento (CE) n.	.3750	.8125	.406	.312	.516	.656	.032	10	8,400	.038
Proposta di regolamento (CE) n.	.4375	.9062	.437	.343	.530	.687	.032	8	9,454	.047
Proposta di regolamento (CE) n.	.5000	1.0000	.500	.390	.600	.781	.032	9.5	13,250	.065
Proposta di regolamento (CEE) del Consiglio	.5000	1.0000	1.000	.390	.600	.781	.032	9.5	13.250	.065
Proposta di regolamento (CE) n.	.5625	1,0937	.562	.437	.671	.875	.032	9.5	16,630	.086
Proposta di regolamento (CE) n.	.6250	1,1875	.625	.500	.739	.968	.032	8.5	21,280	.110
Proposta di regolamento (CE) n.	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
Articolo 1	.7500	1.4375	.750	.593	.920	1.187	.044	9	31,920	.204
Proposta di regolamento (CE) n.	.8750	1.5625	.875	.703	.980	1.312	.044	9.5	41,960	.263
Proposta di regolamento (CE) n.	1.0000	1.7500	1.000	.797	1.118	1.500	.044	10	55,200	.386
COMH16	1.0000	2.0000	1.000	.781	1.360	1.687	.032	9	70,820	.553
COMH19	1.1875	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH20	1.2500	2.3750	1.187	.937	1.610	2.000	.032	8.5	100,730	.895
COMH24	1.5000	2.7500	1.375	1.094	1.860	2.312	.032	8.5	135,950	1.358
COMH28	1.7500	3.1250	1.562	1.250	2.110	2.625	.044	8	176,370	1.948
COMH32	2.0000	3.5000	1.750	1.375	2.360	2.937	.044	8.5	217,060	2.650

Il cuscinetto viene fornito in serie con anello di snapp e rivestimento in teflon.

Tolleranza al noleggio: +.0025 -.0005

Nota:

Lubrificazioni in fori di id. e o.d. di razza

Per *TEFLON LINER AGGIUNTI "T" AL SUFFIX.

(Le unità con rivestimenti al teflon non hanno buchi o scanalature di lubrificazione).
