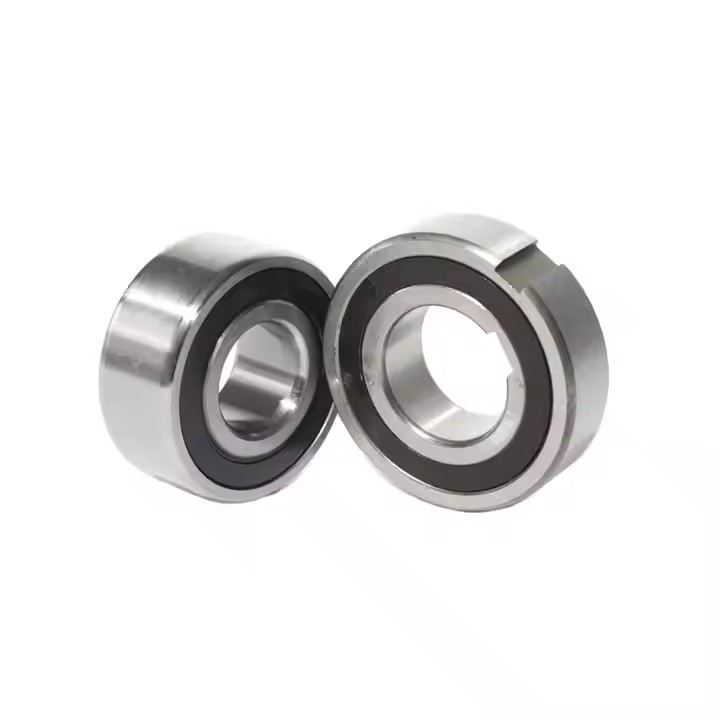

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch con chiavetta

Name: Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch con chiavetta
Brand: Shaanxi Fortune Industries Co.ltd
SKU: CSK17 P/PP/2RS
Price: 25.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: CINESE

Marca: SFT

Numero di modello: CSK17 P/PP/2RS

Termini di pagamento e di spedizione

Quantità di ordine minimo: Negoziabile

Prezzo: negotiable

Imballaggi particolari: Cartone, pallet

Tempi di consegna: 20-45DAYS

Termini di pagamento: L/C, T/T, Western Union, MoneyGram

Capacità di alimentazione: 50000 pezzi/mese

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                Sprag di cuscinetto a ruota libera in direzione unica, Spaglio del cuscinetto dell'imbracatore a rotaia libera, CSK 12/17/20 Sprag di cuscinetto a ruota libera


Diametro interno:	56.12 mm	Intervallo di coppia (Nm):	1050 Nm
Diametro esterno:	100 mm	Industria applicabile:	Macchine CNC, macchine per la lavorazione dei PCB, ecc.
Peso:	00,5 kg	Tipo:	Sprag

Diametro interno:	56.12 mm
Intervallo di coppia (Nm):	1050 Nm
Diametro esterno:	100 mm
Industria applicabile:	Macchine CNC, macchine per la lavorazione dei PCB, ecc.
Peso:	00,5 kg
Tipo:	Sprag

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch con chiavetta

Descrizione del prodotto

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch with keyway

Dati tecnici

Articolo	CSK P/PP/2RS
Materiale	GCr15
Un giorno di noia.	12-40 mm
Il giorno dopo.	Da 32 mm a 80 mm
Peso	00,04 - 0,6 kg
Pacco	Scatola di cartone, scatola di legno o secondo le vostre esigenze

Caratteristiche delCSK CSK-2RS

Il tipo CSK è un freewheel di tipo sprag integrato in un cuscinetto a sfera della serie 62 (ad eccezione delle dimensioni 8 e 40).3 mmSi raccomanda l'uso di sigilli aggiuntivi di tipo nylos, soprattutto quando la temperatura di lavoro supera i 50°C. È possibile anche una lubrificazione con bagno d'olio.
Tutte le versioni del CSK sono dotate di spruzzature "formchromed".La trasmissione della coppia è garantita da un'assemblaggio di pressa in una custodia esterna rigida con tolleranza N6La distanza radiale iniziale del cuscinetto è impostata a C5 e viene ridotta se si utilizza la pressa di montaggio come specificato.
Si prega di contattarci quando la temperatura ambiente o di esercizio non è compresa tra +5°C e +60°C. CSK..2RS è più ampio di 5 mm ma è dotato di sigilli per le labbra per essere resistente agli spruzzi d'acqua.

Dimensioni e capacità

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch with keyway

Dimensioni e capacità

Tipo	Dimensione	Serie di cuscinetti					Carri portanti		Peso	Torsione di trascinamento
Tipo	Dimensione	Serie di cuscinetti					dinamica	statico	Peso	Torsione di trascinamento
CSK(KK)	d		TKN1)	N max	D	L	C	C0		TR
	[mm]		[Nm]	[min-1]	[mm]	[mm]	[kN]	[kN]	[kg]	[Ncm]
	8*	️	2.5	15000	22	9	3.28	0.86	0.015	0.5
	12	6201	9.3	10000	32	10	6.1	2.77	0.04	0.7
	15	6202	17	8400	35	11	7.4	3.42	0.06	0.9
	17	6203	30	7350	40	12	7.9	3.8	0.07	1.1
	20	6204	50	6000	47	14	9.4	4.46	0.11	1.3
	25	6205	85	5200	52	15	10.7	5.46	0.14	2
	30	6206	138	4200	62	16	11.7	6.45	0.21	4.4
	35	6207	175	3600	72	17	12.6	7.28	0.3	5.8
	40	️	325	3000	80	22	15.54	12.25	0.5	7
CSK..2RS	8**		2.5	15000	22	9	3.28	0.86	0.015	0.8
	12	️	9.3	10000	32	14	6.1	2.77	0.05	3
	15		17	8400	35	16	7.4	3.42	0.07	4
	17		30	7350	40	17	7.9	3.8	0.09	5.6
	20		50	6000	47	19	9.4	4.46	0.145	6
	25		85	5200	52	20	10.7	5.46	0.175	6
	30		138	4200	62	21	11.7	6.45	0.27	7.5
	35		175	3600	72	22	12.6	7.28	0.4	8.2
	40	️	325	3000	80	27	15.54	12.25	0.6	10

Nota:

1) T max = 2 × T KN
*) Un sigillo Z solo sul lato del cuscinetto.
**) Solo un sigillo RS sul lato cuscinetto sfera guardando da questo lato, la corsa esterna corre libero in senso antiorario

Montaggio

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch with keyway

Caratteristiche delCSK CSK-2RS

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch with keyway

Dimensione e capacità

Tipo	Dimensione	Serie di cuscinetti							Carri portanti		Peso	Torsione di trascinamento
	Dimensione								dinamica	statico		Torsione di trascinamento
	d		TKN1)	nmax	D	L	b	t	C	C0		TR
	[mm]		[Nm]	[min-1]	[mm]	[mm]	[mm]	[mm]	[kN]	[kN]	[kg]	[Ncm]
CSK.P.	12	6201	9.3	10000	32	10			6.1	2.77	0.04	0.7
	15	6202	17	8400	35	11			7.4	3.42	0.06	0.9
	17	6203	30	7350	40	12			7.9	3.8	0.07	1.1
	20	6204	50	6000	47	14			9.4	4.46	0.11	1.3
	25	6205	85	5200	52	15			10.7	5.46	0.14	2
	30	6206	138	4200	62	16			11.7	6.45	0.21	4.4
	35	6207	175	3600	72	17			12.6	7.28	0.3	5.8
	40	️	325	3000	80	22			15.54	12.25	0.5	7
CSK..PP	15	6202	17	8400	35	11	2	0.6	7.4	3.42	0.06	0.9
	17	6203	30	7350	40	12	2	1	7.9	3.8	0.07	1.1
	20	6204	50	6000	47	14	3	1.5	9.4	4.46	0.11	1.3
	25	6205	85	5200	52	15	6	2	10.7	5.46	0.14	2
	30	6206	138	4200	62	16	6	2	11.7	6.45	0.21	4.4
	35	6207	175	3600	72	17	8	2.5	12.6	7.28	0.3	5.8
	40	️	325	3000	80	22	10	3	15.54	12.25	0.5	7
CSK..P-2RS	12	️	9.3	10000	32	14			6.1	2.77	0.05	3
	15	️	17	8400	35	16			7.4	3.42	0.07	4
	17	️	30	7350	40	17			7.9	3.8	0.09	5.6
	20	️	50	6000	47	19			9.4	4.46	0.145	6
	25	️	85	5200	52	20			10.7	5.46	0.175	6
	30	️	138	4200	62	21			11.7	6.45	0.27	7.5
	35	️	175	3600	72	22			12.6	7.28	0.4	8.2
	40	️	325	3000	80	27			15.54	12.25	0.6	10

Nota:

1) T max = 2 × T KN
2) Keyway secondo la norma DIN 6885.3
Dimensione 40 chiavetta a DIN 6885.1

Freewheel Bearing Sprag One Direction CSK 12/17/20 Freewheel Clutch with keyway
