Dettagli del prodotto
Luogo di origine: Cina
Marca: SFT
Numero di modello: ASNU25
Termini di pagamento e di spedizione
Quantità di ordine minimo: 500
Prezzo: 1-50USD/PC
Imballaggi particolari: neutrale
Tempi di consegna: 45 giorni
Termini di pagamento: T/T, Western Union, MoneyGram
Capacità di alimentazione: 5000 pezzi
Coppia di torsione (nanometro): |
24 |
Materiale: |
Gcr15, acciaio inossidabile |
Torsione (N.m): |
28,5 |
Tipo: |
rulli o spruzzi |
Peso: |
0.38Kg |
Altezza (millimetri): |
16 |
Coppia di torsione (nanometro): |
24 |
Materiale: |
Gcr15, acciaio inossidabile |
Torsione (N.m): |
28,5 |
Tipo: |
rulli o spruzzi |
Peso: |
0.38Kg |
Altezza (millimetri): |
16 |
| Modello | ASNU15 NFS25 |
| Tipo | Rotoli o spruzzi |
| Diametro interno | 25 mm |
| Diametro esterno | 62 mm |
| Capacità di coppia | 100 Nm |
| Peso | 0.38 kg |
| Applicazione | Macchine tessili, ventilatori, ventilatori, stampanti |
| Pacco | Scatola di cartone / scatola di legno |
Introduzione del cuscinetto a frizione unidirezionale della serie ASNU
Il tipo ASNU è un tipo di rullo a ruota libera con supporto per i cuscinetti senza cuscinetti.Il diametro esterno nominale è lo stesso di una serie 63...il cuscinetto della palla.
Una disposizione tipica consiste nell'installare questo tipo di cuscinetto accanto a un cuscinetto entro le stesse tolleranze di posizione, come mostrato nella pagina seguente.
La corsa esterna ha una tolleranza n6 positiva, per dare una pressione adatta in un alloggiamento H7.
Se l'alloggiamento è a tolleranza K6, non è necessario l'uso delle tacche, ma l'alloggiamento deve essere abbastanza resistente da non espandersi dopo il montaggio.Questo disegno può accettare un disallineamento assiale della corsa interna e esterna di ± S/2.

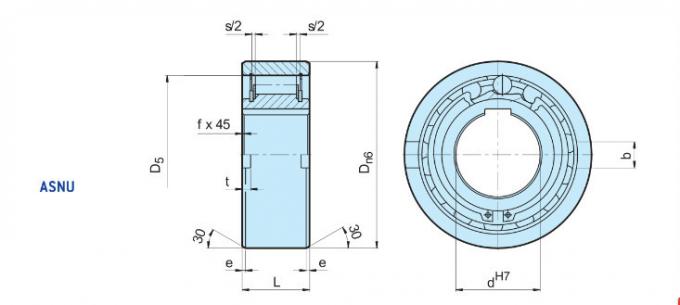

Parametro del cuscinetto di frizione a senso unico della serie ASNU
| Tipo | Dimensione |
Superamento Velocità |
Peso | Torsione di trascinamento | ||||||||||
| ASNU | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | |
| [mm] | [Nm] | [min-1] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |

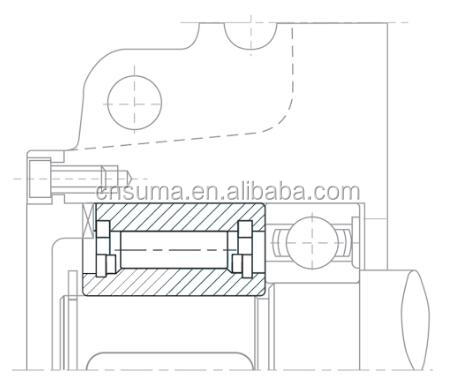

Un esempio crescente
