Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: GEG60ES
Termini di pagamento e di spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/Month
Valutazione di precisione: |
P0 P6 P5 P4 P2 |
Campione: |
Validabile |
Materiale: |
Acciaio al cromo GCR15 |
Numero di parti:: |
GE70ES-2RS |
Applicazione: |
Industria, ingegneria |
Superfici di contatto scorrevoli: |
Composito acciaio / PTEF |
Valutazione di precisione: |
P0 P6 P5 P4 P2 |
Campione: |
Validabile |
Materiale: |
Acciaio al cromo GCR15 |
Numero di parti:: |
GE70ES-2RS |
Applicazione: |
Industria, ingegneria |
Superfici di contatto scorrevoli: |
Composito acciaio / PTEF |
G.E. di alta precisione. G.E.C.UK.

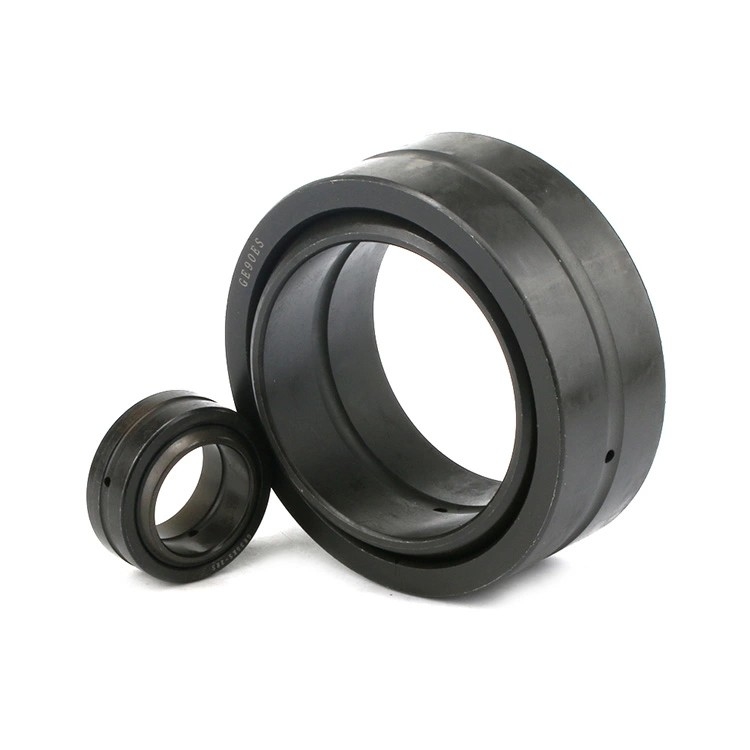

Il cuscinetto articolato è un cuscinetto piatto a forma di sfera. La superficie di contatto scorrevole è una superficie sferica interna e una superficie sferica esterna. Può essere ruotata e oscillata ad ogni angolo durante il movimento.Il cuscinetto giunto ha le caratteristiche di una grande capacità di carico, è in grado di essere utilizzato per la produzione di prodotti di alta qualità.resistenza agli urti, resistenza alla corrosione, resistenza all'usura, autoallineamento e buona lubrificazione.e consiste principalmente di un anello interno con una superficie sferica esterna e di un anello esterno con una superficie sferica internaI cuscinetti a giunzione sono generalmente utilizzati per movimenti oscillanti a bassa velocità (cioè movimento angolare).movimento di allineamento), e l'albero di supporto e il foro dell'albero non sono concentrici.
Principali caratteristiche del cuscinetto a pianta sferica:
1) L'anello esterno presenta una fessura assiale che deve essere stretta quando viene installata nell'alloggiamento.
2) Il materiale dell'anello interno/esterno è di acciaio a cuscinetto, trattato con fosfato estinto.
3) La superficie scorrevole è coperta di biossido di molibdeno.
Modellocon una lunghezza di 20 mm o più ma non superiore a 50 mm
| Dimensioni principali | Angolo di inclinazione | Caratteristiche di carico di base | Indicazione | ||||
| dinamica | statico | ||||||
| d | D | B | C | α | C | C 0 | |
| 60 | 105 | 63 | 40 | 17 | 315 | 1560 | GEH 60 ES-2RS |
| 90 | 130 | 60 | 50 | 5 | 490 | 2450 | GE 90 ES-2RS |
| 90 | 150 | 85 | 55 | 15 | 610 | 3050 | GEH 90 ES-2RS |
| 100 | 150 | 70 | 55 | 6 | 610 | 3050 | GE 100 ES-2RS |
| 100 | 160 | 85 | 55 | 13 | 655 | 3250 | GEH 100 ES-2RS |
| 110 | 180 | 100 | 70 | 12 | 950 | 4750 | GEH 110 ES-2RS |
| 110 | 160 | 70 | 55 | 6 | 655 | 3250 | GE 110 ES-2RS |
| 160 | 230 | 105 | 80 | 8 | 1370 | 6800 | GE 160 ES-2RS |
| 180 | 210 | 115 | 70 | 16 | 1080 | 5400 | GEH 120 ES-2RS |
| 180 | 260 | 105 | 80 | 6 | 1530 | 7650 | GE 180 ES-2RS |
| 200 | 290 | 130 | 100 | 7 | 2120 | 10600 | GE 200 ES-2RS |
| 220 | 320 | 135 | 100 | 8 | 2320 | 11600 | GE 220 ES-2RS |
| 240 | 340 | 140 | 100 | 8 | 2550 | 12700 | GE 240 ES-2RS |
| 260 | 370 | 150 | 110 | 7 | 3050 | 15300 | GE 260 ES-2RS |
| 280 | 400 | 155 | 120 | 6 | 3550 | 18000 | GE 280 ES-2RS |
| 300 | 430 | 165 | 120 | 7 | 3800 | 19000 | GE 300 ES-2RS |
Applicazioni di cuscinetti a pianta sferica:
L'applicabilità di questo tipo è molto ampia e spesso la ShS40 è indicata nella documentazione per macchine e apparecchiature,anche se il design più moderno di ShSP40 è più conveniente per l'installazione e il funzionamentoTra le unità di equipaggiamento comuni in cui è installato si possono notare: un pugno di espansione del sistema di frenatura MAZ, azionamenti di controllo del trattore, ad esempio TT-4M,un cilindro rotativo e un cambio di alcuni modelli BelAZ, un'imbracatura di tram, una barra di torsione di combinatori e molte altre unità di veicoli a motore e varie attrezzature.
