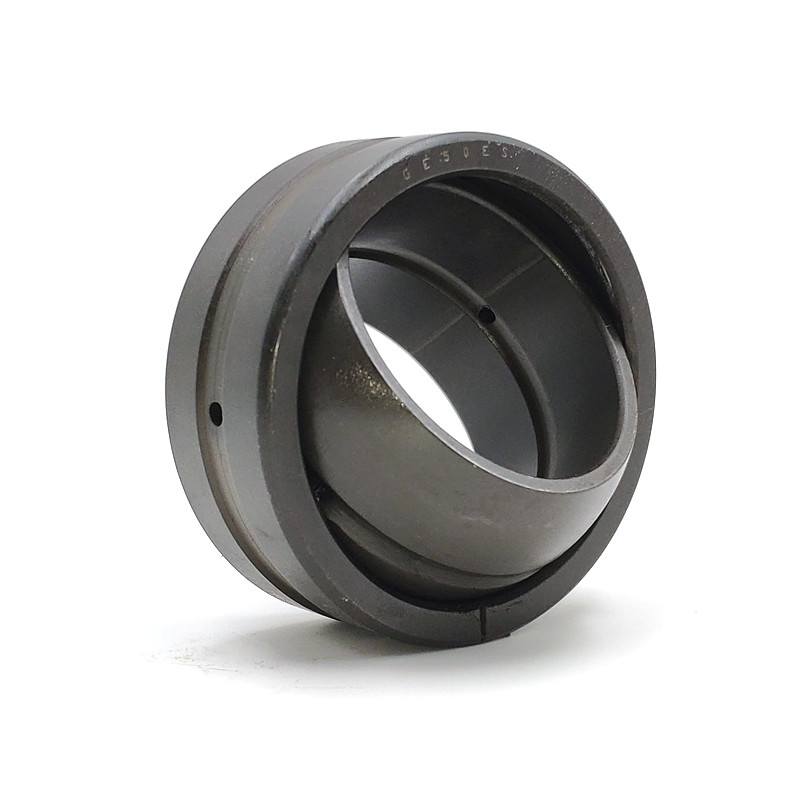

Cuscinetto della testina sferica dei cilindri idraulici dell'articolazione PTEF per il veicolo universale

Articolazione normale sferica che sopporta per il veicolo universale

I cuscinetti normali hanno un anello interno con un diametro esterno convesso sphered e un anello esterno con sphered corrispondentemente ma concavi sferici interno superficie. La loro progettazione li rende particolarmente adatti a sopportare le disposizioni dove i movimenti di allineamento fra l'asse e l'alloggio devono essere accomodati, o dove i movimenti d'oscillazione o ricorrenti di vuotamento o della inclinazione devono essere possibili alle velocità di scivolamento relativamente lente.

I cuscinetti normali sferici che richiedono la manutenzione hanno l'acciaio-su-acciaio di combinazione della superficie di contatto di scivolamento. Cuscinetti con questa combinazione della superficie di contatto di scivolamento richiedere relubrication regolare. L'alta resistenza all'usura dei piani di scorrimento rende questi cuscinetti particolarmente adatti a sopportare le disposizioni dove gli oneri gravosi della direzione alternante, i carichi di scossa o i carichi statici pesanti devono essere accomodati. I cuscinetti che hanno estensioni cilindriche ad entrambi i lati dell'anello interno sono intesi per le applicazioni dove gli anelli distanziatori sono sistemati normalmente su qualsiasi lato del cuscinetto, o specialmente sono progettati per le disposizioni sopportanti dei cilindri idraulici.

Catalogo sopportante normale sferico

Modello	d (millimetro)	D (millimetro)	B (millimetro)	C (millimetro)	Peso (kg/pc)
GE8ES	8	16	8	5	0,008
GE10ES	10	19	9	6	0,012
GE12ES	12	22	10	7	0,017
GE15ES	15	26	12	9	0,027
GE17ES	17	30	14	10	0,041
GE20ES	20	35	16	12	0,066
GE25ES	25	40	20	16	0,119
GE30ES	30	47	22	18	0,153
GE35ES	35	55	25	20	0,233
GE40ES	40	62	28	22	0,306
GE45ES	45	68	32	25	0,427
GE50ES	50	75	32	28	0,546
GE60ES	60	90	44	36	1,045
GE70ES	70	105	49	40	1,55
GE80ES	80	120	55	45	2,31
GE90ES	90	130	60	50	2,75
GE100ES	100	150	70	55	4,45

Applicazioni di cuscinetto normale sferico:

L'applicabilità di questo tipo è molto estesa e ShS40 è indicato spesso nella documentazione per le macchine e le attrezzature, sebbene la progettazione più moderna di ShSP40 sia più conveniente per installazione e l'operazione. Delle unità comuni dell'attrezzatura in cui è installato, ciò che segue può essere notato: un pugno espandentesi del sistema di frenatura di MAZ, azionamenti di controllo di trattore, per esempio, TT-4M, un cilindro rotatorio e un cambio dell'azionamento di alcuni modelli di BelAZ, un legamento delle automobili del tram, una barra di torsione delle associazioni e molte altre unità degli autoveicoli e di varie attrezzature.
