Cuscinetto a rulli dell'ago dell'estremità aperta DL3520
, Cuscinetto a rulli dell'ago del complemento completo HRC58
, Cuscinetto a rulli dell'ago delle automobili di Sft

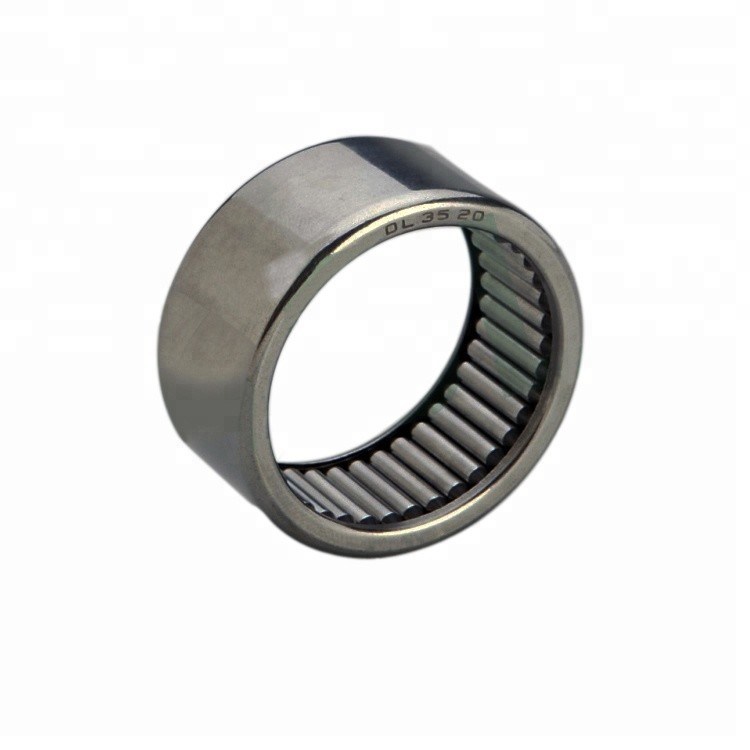

Cuscinetti a rulli 35 x 43 x 20MM dell'ago dell'estremità aperta del complemento completo DL3520
Cuscinetto a rulli dell'ago dell'estremità aperta del complemento completo
Descrizione del cuscinetto a rulli dell'ago dell'estremità aperta del complemento completo:
Il cuscinetto a rulli dell'ago è un'unità sopportante composta di anello esterno lavorato & di anello interno, gabbia e
assemblea del rullo dell'ago che caratterizza piccola altezza della sezione, grande capacità di carico & rigidità, compatte
struttura e piccola dimensione, alta accuratezza girante con la struttura dell'anello interno disposto.
Il cuscinetto a rulli dell'ago è caratterizzato dalle strutture multiple, la vasti adattabilità e facile
installazione.
È ampiamente usato in automobile, nel tributo della macchina, in tornio, in metallurgico, tessuto, l'industria di stampa e
ecc. varia attrezzatura del macchinario. Con questo genere di cuscinetto, la progettazione di macchina può realizzare
scopo di su scala ridotta & di leggero.
I tipi di progettazioni in pieno complementano il cuscinetto a rulli dell'ago dell'estremità aperta:
Questo genere di cuscinetto ha stili strutturali multipli per la scelta dei clienti, come
serie stretta & vasta, con o senza gli anelli, le gabbie, la costola o i sigillamenti interni. Può essere progettata
secondo i requisiti strutturali speciali dei clienti pure.
| Tipo |
Dimensione (millimetri) |
| Fw |
D |
C |
| DL610 |
6 |
12 |
10 |
| DL810 |
8 |
14 |
10 |
| DL91412 |
9 |
14 |
12 |
| DL1012 |
10 |
16 |
12 |
| DL1210 |
12 |
18 |
10 |
| DL1212 |
12 |
18 |
12 |
| DL1312 |
13 |
10 |
12 |
| DL1412 |
14 |
20 |
12 |
| DL1512 |
15 |
21 |
12 |
| DL1612 |
16 |
22 |
12 |
| DL1712 |
17 |
23 |
12 |
| DL1812 |
18 |
24 |
12 |
| DL1816 |
18 |
24 |
16 |
| DL182416P |
18 |
24 |
16 |
| DL2012 |
20 |
26 |
12 |
| DL2016 |
20 |
26 |
16 |
| DL2216 |
22 |
28 |
16 |
| DL2516 |
25 |
33 |
16 |
| DL2520 |
25 |
33 |
20 |
| DL2820 |
28 |
36 |
20 |
| DL3016 |
30 |
38 |
16 |
| DL3020 |
30 |
38 |
20 |
| DL3025 |
30 |
38 |
25 |
| DL354216P |
35 |
42 |
16 |
| DL3516 |
35 |
43 |
16 |
| DL3520 |
35 |
43 |
20 |
| DL4016 |
40 |
48 |
16 |
| DL4020 |
40 |
48 |
20 |
| DL4416 |
44 |
52 |
16 |
| DL455216P |
45 |
52 |
16 |
| DL4716 |
47 |
55 |
16 |
| DL5012 |
50 |
58 |
12 |
| DL5018 |
50 |
58 |
18 |
| DL5020 |
50 |
58 |
20 |
| DL5520 |
55 |
63 |
|
Cuscinetto a rulli dell'ago dell'estremità aperta del complemento completo della caratteristica:
- Cuscinetto a rulli tirato dell'ago della tazza per le applicazioni con gli alti carichi dinamici
- Le coperture esterne dell'acciaio trafilato (tazza) hanno una sezione trasversale riduttrice per uso negli spazi limitati
- Le guide d'acciaio della gabbia e spazia perfino i rulli per attrito, la vibrazione ed il rumore riduttori
- rulli Attraverso-induriti e ad alto tenore di carbonio dell'acciaio al cromo per tolleranza termica e durevolezza nell'ambito degli oneri gravosi
La tolleranza dimensionale e l'accuratezza geometrica è basata su GB/T5801.
La differenza reciproca del diametro del rullo dell'ago è 2 um ed il grado di precisione è classe
G2 (ISO GB/T309)
Il diametro del cerchio iscritto si conforma al grado F6 di tolleranza prima del montaggio di esterno
anello con l'assemblea del rullo e della gabbia
Sopportare lo spazio corrente radiale si conforma al valore definito da classe 0 gruppi di GB/T4604
Grado speciale di precisione dentro basato su GB/T307.1
Per informazioni più complete sul requisito speciale di sopportare che esegue spazio, cerchio iscritto
ed il grado di precisione, contatta prego la nostra società
