Dettagli del prodotto
Luogo di origine: La Cina
Marca: SFT
Numero di modello: GE80DO-2RS
Termini di pagamento e di spedizione
Quantità di ordine minimo: negoziabile
Prezzo: negotiable
Imballaggi particolari: Cartone, pallet
Tempi di consegna: 20-45days
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 50000pcs/Month
Applicazione: |
pianura di Simon che sopporta il cuscinetto dell'attrezzatura di automazione |
Valutazione di precisione: |
P0 P2 P4 P5 P6 |
Materiale: |
Acciaio al cromo GCR15 |
Identificazione: |
80mm |
Tolleranza: |
C0 |
OD: |
120mm |
Applicazione: |
pianura di Simon che sopporta il cuscinetto dell'attrezzatura di automazione |
Valutazione di precisione: |
P0 P2 P4 P5 P6 |
Materiale: |
Acciaio al cromo GCR15 |
Identificazione: |
80mm |
Tolleranza: |
C0 |
OD: |
120mm |
GE80ES-2RS Produttore di cuscinetti piatti sferici GE80DO GE80DO-2RS
Caratteristiche del cuscinetto GE a piana sferica
I cuscinetti radiali sferici sono progettati per soddisfare tutte le apparecchiature di carico pesante.
i cuscinetti semplici sono in grado di soddisfare varie superfici di contatto scorrevoli;
Materiale composito in acciaio/PTFE e materiale tessile in acciaio/PTFE.
L'intervallo di produzione varia da ID15 mm a ID250 mm.

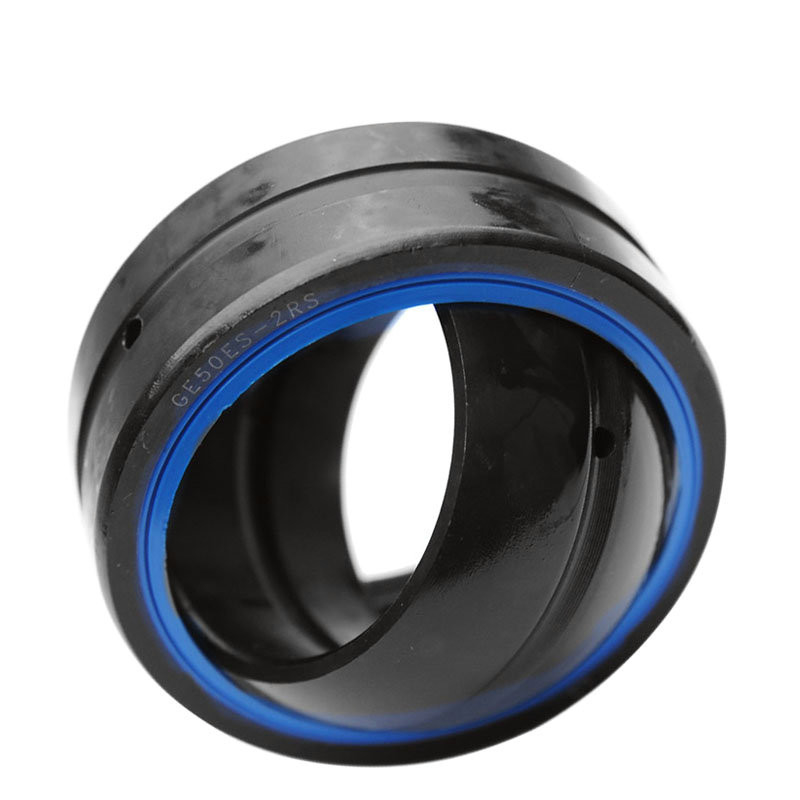

Immagine del cuscinetto a pianta sferica lubrificato GE ES2RS
| Tabella delle dimensioni · Dimensioni in mm | |||||||||
| Diametro dell'albero | Indicazione | Massa | Dimensioni | ||||||
| kg | d | D | B | C | dK | α | |||
| d | senza sigilli | con sigilli | Gradi | ||||||
| 6 | GE 6 DO1) | ️ | 0,004 | 6 | 14 | 6 | 4 | 102) | 13 |
| 8 | GE 8 DO1) | ️ | 0,007 | 8 | 16 | 8 | 5 | 132) | 15 |
| 10 | GE 10 DO1) | ️ | 0,012 | 10 | 19 | 9 | 6 ¢0,24 | 162) | 12 |
| 12 | GE 12 DO1) | ️ | 0,017 | 12 | 22 | 10 | 7 | 182) | 11 |
| 15 | GE 15 DO | ️ | 0,027 | 15 | 26 | 12 | 9 | 222) | 8 |
| 16 | GE 16 DO4) | ️ | 0,044 | 16 | 30 | 14 | 10 | 252) | 10 |
| 17 | GE 17 DO | GE 17 DO-2RS | 0,041 | 17 | 30 | 14 | 10 | 252) | 10 |
| 20 | GE 20 DO | GE 20 DO-2RS | 0,065 | 20 | 35 | 16 | 12 | 292) | 9 |
| 25 | GE 25 DO | GE 25 DO-2RS | 0,12 | 25 | 42 | 20 | 16 | 35,5 | 7 |
| 30 | GE 30 DO | GE 30 DO-2RS | 0,15 | 30 | 47 | 22 | 18 | 40,7 | 6 |
| 35 | GE 35 DO | GE 35 DO-2RS | 0,23 | 35 | 55 | 25 | 20 | 47 | 6 |
| 40 | GE 40 DO | GE 40 DO-2RS | 0,32 | 40 | 62 | 28 | 22 | 53 | 7 |
| 45 | GE 45 DO | GE 45 DO-2RS | 0,41 | 45 | 68 | 32 | 25 | 60 | 7 |
| 50 | GE 50 DO | GE 50 DO-2RS | 0,53 | 50 | 75 | 35 | 28 | 66 | 6 |
| 60 | GE 60 DO | GE 60 DO-2RS | 1 | 60 | 90 | 44 | 36 | 80 | 6 |
| 70 | GE 70 DO | GE 70 DO-2RS | 1,5 | 70 | 105 | 49 | 40 | 92 | 6 |
| 80 | GE 80 DO | GE 80 DO-2RS | 2,2 | 80 | 120 | 55 | 45 | 105 | 6 |
| 90 | GE 90 DO | GE 90 DO-2RS | 2,7 | 90 | 130 | 60 | 50 | 115 | 5 |
| 100 | GE 100 DO | GE100 DO-2RS | 4,3 | 100 | 150 | 70 | 55 | 130 | 7 |
| 110 | GE 110 DO | GE110 DO-2RS | 4,7 | 110 | 160 | 70 | 55 | 140 | 6 |
| 120 | GE 120 DO | GE120 DO-2RS | 8 | 120 | 180 | 85 | 70 | 160 | 6 |
| 140 | GE 140 DO | GE140 DO-2RS | 11 | 140 | 210 | 90 | 70 | 180 | 7 |
| 160 | GE 160 DO | GE160 DO-2RS | 14 | 160 | 230 | 105 | 80 | 200 | 8 |
| 180 | GE 180 DO | GE 180 DO-2RS | 18,2 | 180 | 260 | 105 | 80 | 225 | 6 |
| 200 | GE 200 DO | GE 200 DO-2RS | 28,3 | 200 | 290 | 130 | 100 | 250 | 7 |
| 220 | ️ | GE 220 DO-2RS | 35,4 | 220 | 320 | 135 | 100 | 275 | 8 |
| 240 | ️ | GE 240 DO-2RS | 39,4 | 240 | 340 | 140 | 100 | 300 | 8 |
| 260 | ️ | GE 260 DO-2RS | 51,1 | 260 | 370 | 150 | 110 | 325 | 7 |
| 280 | ️ | GE 280 DO-2RS | 64,6 | 280 | 400 | 155 | 120 | 350 | 6 |
| 300 | ️ | GE 300 DO-2RS | 77,3 | 300 | 430 | 165 | 120 | 375 | 7 |
| 1) Nessun impianto di riloubricazione. | |||||||||
| 2) Nessun solco di lubrificazione sulla superficie sferica dell'anello interno. | |||||||||
| 3) Disponibile anche nei gruppi C2 e C3. | |||||||||
| 4) Prezzo e consegna su richiesta. | |||||||||
Serie di cuscinetti comuni:
Tipo GE...E: anello esterno singolo, senza serbatoio di lubrificazione, resistente a carichi radiali e piccoli carichi assiali in entrambe le direzioni.
Tipo GE...ES: anello esterno a cucitura singola con scanalatura di lubrificazione, resistente ai carichi radiali e ai piccoli carichi assiali in entrambe le direzioni.
Tipo GE...ES-2RS, tipo GEEW...ES-2RS: anello esterno a fessura singola con scanalatura di lubrificazione e anello di tenuta su entrambi i lati.
Tipo GE...ESN: anello esterno a fessura singola, tipo GE...XSN: anello esterno a doppia fessura (anello esterno diviso) con scanalatura per olio lubrificante e anello esterno con scanalatura di ritenuta.Può sopportare carichi radiali e piccoli carichi assiali in entrambe le direzioniTuttavia, quando il carico assiale viene ricevuto dall'anello di ritenuta, la sua capacità di resistere ai carichi assiali è ridotta.
